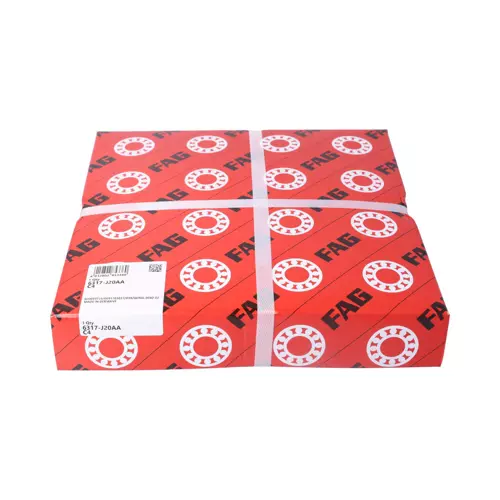

FAG 6317-J20AA-C3轴承代号说明
6
3
1
7
-
J
2
0
A
A
-
C
3
6：深沟球轴承
3：尺寸系列：03系列
17：内径：85 mm
-J20AA：电绝缘轴承标记，击穿电压：3kVDC，外圈绝缘涂层厚度：200μm
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
3：
尺寸系列：03系列
17：
内径：85 mm
-J20AA：
电绝缘轴承标记，击穿电压：3kVDC，外圈绝缘涂层厚度：200μm
-C3：
C3 游隙（大于 CN 游隙）
FAG 6317-J20AA-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 180 mm | 外径 |
| B | 41 mm | 宽度 |
| Cr | 141,000 N | 径向额定动载荷 |
| C0r | 97,000 N | 径向额定静载荷 |
| Cur | 6,000 N | 径向疲劳极限载荷 |
| nG | 5,000 1/min | 极限转速 |
| nϑr | 5,300 1/min | 参考转速 |
| 4.25 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 152.1 mm | 外圈肩径 |
| d1 | 114.4 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 99 mm | 轴肩最小直径 |
| Da max | 166 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 13.3 | 计算系数 |
