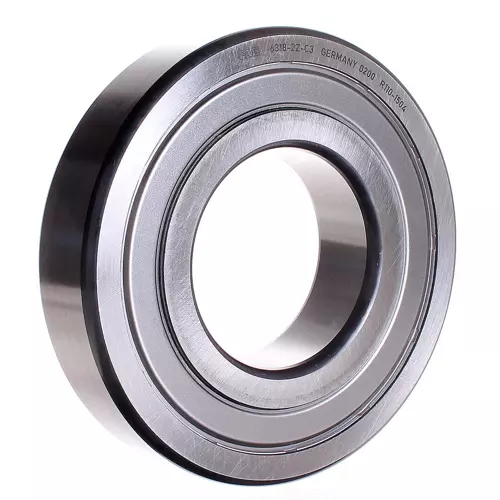

FAG 6318-2Z-C3轴承代号说明
6
3
1
8
-
2
Z
-
C
3
6：深沟球轴承
3：尺寸系列：03系列
18：内径：90 mm
-2Z：两侧带金属防尘盖
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
3：
尺寸系列：03系列
18：
内径：90 mm
-2Z：
两侧带金属防尘盖
-C3：
C3 游隙（大于 CN 游隙）
FAG 6318-2Z-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 90 mm | 内径 |
| D | 190 mm | 外径 |
| B | 43 mm | 宽度 |
| Cr | 142,000 N | 径向额定动载荷 |
| C0r | 102,000 N | 径向额定静载荷 |
| Cur | 5,900 N | 径向疲劳极限载荷 |
| nG | 4,150 1/min | 极限转速 |
| nϑr | 5,100 1/min | 参考转速 |
| 5.4 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D2 | 160.7 mm | 外圈口径 |
| d1 | 123.3 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 104 mm | 轴肩最小直径 |
| Da max | 176 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 13.9 | 计算系数 |
FAG 6318-2Z-C3轴承后缀及相关产品推荐
| 密封 | 2Z | 两侧带非接触式防尘盖 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 润滑方式 | GA13 | D>62mm轴承使用的标准润滑脂 |
| 填充因子 | 标准 | |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
