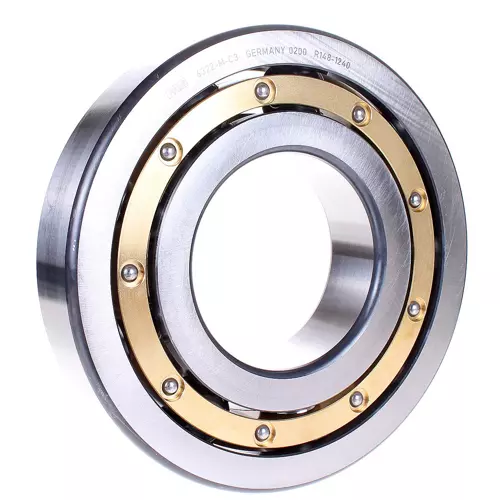

FAG 6322-M-C3轴承代号说明
6
3
2
2
-
M
-
C
3
6：深沟球轴承
3：尺寸系列：03系列
22：内径：110 mm
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
3：
尺寸系列：03系列
22：
内径：110 mm
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 6322-M-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 240 mm | 外径 |
| B | 50 mm | 宽度 |
| Cr | 201,000 N | 径向额定动载荷 |
| C0r | 165,000 N | 径向额定静载荷 |
| Cur | 8,800 N | 径向疲劳极限载荷 |
| nG | 4,950 1/min | 极限转速 |
| nϑr | 4,150 1/min | 参考转速 |
| 11.557 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 197.4 mm | 外圈肩径 |
| d1 | 153.3 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 124 mm | 轴肩最小直径 |
| Da max | 226 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 13.8 | 计算系数 |
FAG 6322-M-C3轴承后缀及相关产品推荐
| 保持架 | M | 实心黄铜保持架，滚珠导向 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
FAG 6322-M-C3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 6322-M#E轴承 | ￥1736.52元 | - | 3 |
| FAG 6322-M-C4轴承 | ￥5232.76元 | - | 2 |
