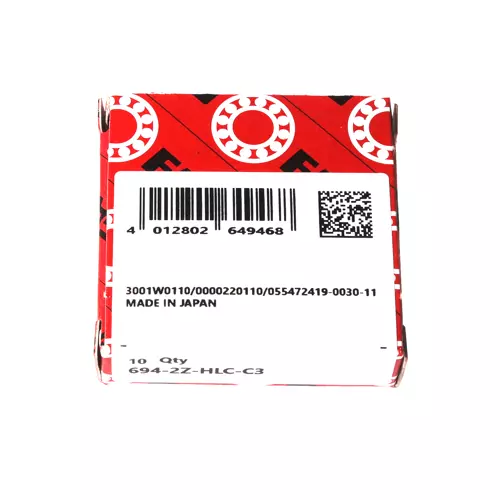

FAG 694-2Z-HLC-C3轴承代号说明
6
9
4
-
2
Z
-
H
L
C
-
C
3
6：深沟球轴承
9：尺寸系列：19系列
4：内径：4 mm
-2Z：两侧带金属防尘盖
-HLC：工厂产地代码
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
9：
尺寸系列：19系列
4：
内径：4 mm
-2Z：
两侧带金属防尘盖
-HLC：
工厂产地代码
-C3：
C3 游隙（大于 CN 游隙）
FAG 694-2Z-HLC-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 4 mm | 内径 |
| D | 11 mm | 外径 |
| B | 4 mm | 宽度 |
| Cr | 959 N | 径向额定动载荷 |
| C0r | 347 N | 径向额定静载荷 |
| Cur | 9.3 N | 径向疲劳极限载荷 |
| nG | 69,000 1/min | 极限转速 |
| 1.8 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.15 mm | 最小倒角尺寸 |
| D2 | 9.95 mm | 外圈口径 |
| d2 | 5.6 mm | 内圈口径 |
| 安装参数 | ||
| da min | 4.8 mm | 轴肩最小直径 |
| Da max | 10.2 mm | 壳肩最大直径 |
| ra max | 0.15 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 12.4 | 计算系数 |
FAG 694-2Z-HLC-C3轴承后缀及相关产品推荐
| 后勤代码 | HLC | - |
| 密封 | 2Z | 两侧带非接触式防尘盖 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 润滑方式 | L138 | L138 脂润滑（特定客户专用润滑脂） |
| 填充因子 | 标准 | |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
FAG 694-2Z-HLC-C3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 694-2Z轴承 | ￥44.08元 | - | 26 |
