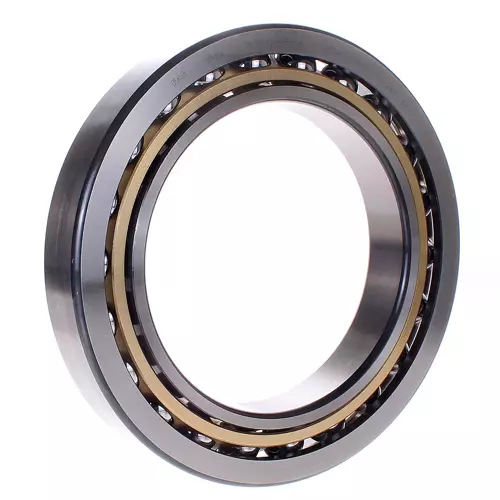

FAG 7030-XL-MP-UA轴承代号说明
7
0
3
0
-
X
L
-
M
P
-
U
A
7：角接触球轴承
0：尺寸系列：10系列
30：内径：150 mm
-XL：X-life 长寿命轴承标记
-MP：动体引导，实体黄铜窗式保持架
-U：单个轴承，万能配对
A：轴承组具有很小的轴向内部游隙
7：
角接触球轴承
0：
尺寸系列：10系列
30：
内径：150 mm
-XL：
X-life 长寿命轴承标记
-MP：
动体引导，实体黄铜窗式保持架
-U：
单个轴承，万能配对
A：
轴承组具有很小的轴向内部游隙
FAG 7030-XL-MP-UA轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 150 mm | 内径 |
| D | 225 mm | 外径 |
| B | 35 mm | 宽度 |
| Cr | 145,000 N | 径向额定动载荷 |
| C0r | 161,000 N | 径向额定静载荷 |
| Cur | 8,200 N | 径向疲劳极限载荷 |
| nG | 4,850 1/min | 极限转速 |
| nϑr | 3,100 1/min | 参考转速 |
| 5.3 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| D1 | 195 mm | 外圈宽侧面的肩部直径 |
| d1 | 180 mm | 内圈宽侧面的肩部直径 |
| a | 72 mm | 压力锥顶点之间的距离 |
| α | 30 ° | 接触角 |
| 安装参数 | ||
| da min | 160.2 mm | 轴肩最小直径 |
| Da max | 214.8 mm | 壳肩最大直径 |
| Db max | 219 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大轴圆角半径 |
| ra1 max | 1 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
