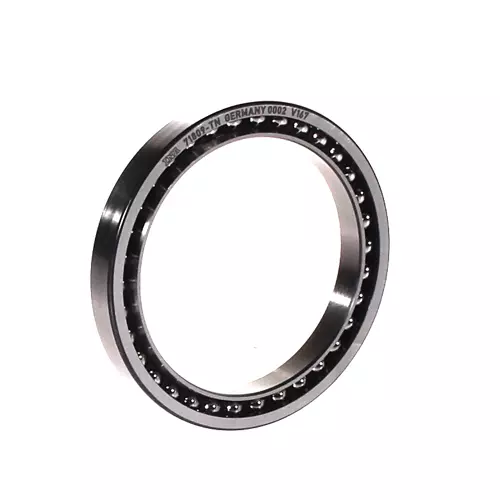

FAG 71809-TN轴承代号说明
7
1
8
0
9
-
T
N
7：角接触球轴承
1：宽度系列：1系列
8：直径系列：8系列
09：内径代号，内径：45 mm
-TN：滚动体引导，工程塑料保持架
7：
角接触球轴承
1：
宽度系列：1系列
8：
直径系列：8系列
09：
内径代号，内径：45 mm
-TN：
滚动体引导，工程塑料保持架
FAG 71809-TN轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 58 mm | 外径 |
| B | 7 mm | 宽度 |
| Cr | 6,600 N | 径向额定动载荷 |
| C0r | 6,500 N | 径向额定静载荷 |
| Cur | 465 N | 径向疲劳极限载荷 |
| nG | 14,500 1/min | 极限转速 |
| nϑr | 6,300 1/min | 参考转速 |
| 0.041 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.2 mm | 最小倒角尺寸 |
| D1 | 52.8 mm | 外圈宽侧面的肩部直径 |
| d1 | 50.2 mm | 内圈宽侧面的肩部直径 |
| a | 25.1 mm | 压力锥顶点之间的距离 |
| α | 40 ° | 接触角 |
| 安装参数 | ||
| da min | 47 mm | 轴肩最小直径 |
| Da max | 56 mm | 壳肩最大直径 |
| Db max | 56 mm | 壳肩最大直径 |
| ra max | 0.3 mm | 最大轴圆角半径 |
| ra1 max | 0.2 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG 71809-TN轴承后缀及相关产品推荐
| 设计变量 | B | 设计变量 B |
| 密封 | 不带 | 无密封 |
| 保持架 | TVP | 由玻璃纤维增强聚酰胺PA66制成的实心保持架，滚珠导向 |
| 公差等级 | PN | 普通（PN） |
| 润滑方式 | 不带 | 轴承未润滑 |
| 尺寸/热稳定 | S0 | 环的尺寸稳定在150° |
