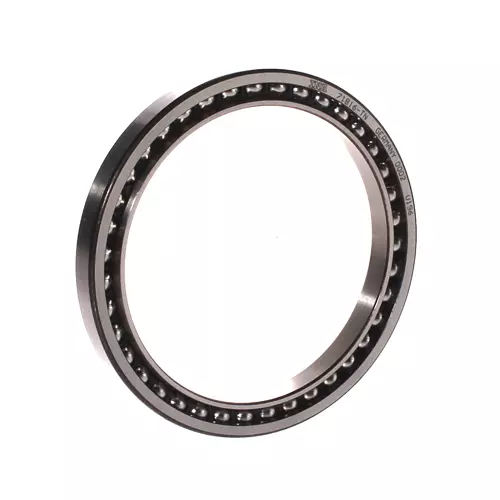

FAG 71816-TN轴承代号说明
7
1
8
1
6
-
T
N
7：角接触球轴承
18：尺寸系列：18系列
16：内径：80 mm
-TN：滚动体引导，工程塑料保持架
7：
角接触球轴承
18：
尺寸系列：18系列
16：
内径：80 mm
-TN：
滚动体引导，工程塑料保持架
FAG 71816-TN轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 80 mm | 内径 |
| D | 100 mm | 外径 |
| B | 10 mm | 宽度 |
| Cr | 16,500 N | 径向额定动载荷 |
| C0r | 19,100 N | 径向额定静载荷 |
| Cur | 1,240 N | 径向疲劳极限载荷 |
| nG | 8,000 1/min | 极限转速 |
| nϑr | 3,900 1/min | 参考转速 |
| 0.152 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| D1 | 92 mm | 外圈宽侧面的肩部直径 |
| d1 | 88 mm | 内圈宽侧面的肩部直径 |
| a | 42.8 mm | 压力锥顶点之间的距离 |
| α | 40 ° | 接触角 |
| 安装参数 | ||
| da min | 85.2 mm | 轴肩最小直径 |
| Da max | 96.8 mm | 壳肩最大直径 |
| Db max | 98 mm | 壳肩最大直径 |
| ra max | 0.6 mm | 最大轴圆角半径 |
| ra1 max | 0.3 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
