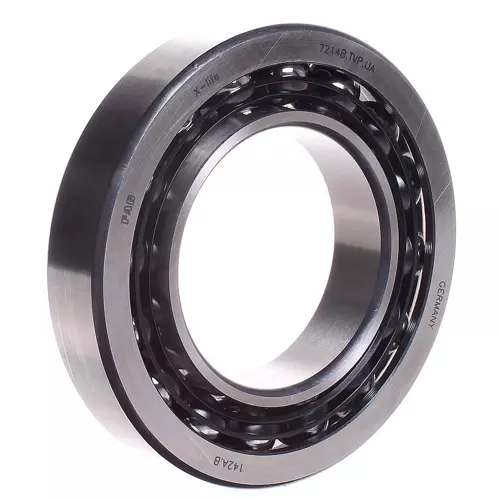

FAG 7214-B-XL-TVP-UA轴承代号说明
7
2
1
4
-
B
-
X
L
-
T
V
P
-
U
A
7：角接触球轴承
2：尺寸系列：02系列
14：内径：70 mm
-B：接触角 40°
-XL：X-life 长寿命轴承标记
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-U：单个轴承，万能配对
A：轴承组具有很小的轴向内部游隙
7：
角接触球轴承
2：
尺寸系列：02系列
14：
内径：70 mm
-B：
接触角 40°
-XL：
X-life 长寿命轴承标记
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-U：
单个轴承，万能配对
A：
轴承组具有很小的轴向内部游隙
FAG 7214-B-XL-TVP-UA轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 125 mm | 外径 |
| B | 24 mm | 宽度 |
| Cr | 74,000 N | 径向额定动载荷 |
| C0r | 62,000 N | 径向额定静载荷 |
| Cur | 4,300 N | 径向疲劳极限载荷 |
| nG | 7,200 1/min | 极限转速 |
| nϑr | 5,400 1/min | 参考转速 |
| 1.09 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| D1 | 104 mm | 外圈宽侧面的肩部直径 |
| d1 | 92.3 mm | 内圈宽侧面的肩部直径 |
| a | 53 mm | 压力锥顶点之间的距离 |
| α | 40 ° | 接触角 |
| 安装参数 | ||
| da min | 79 mm | 轴肩最小直径 |
| Da max | 116 mm | 壳肩最大直径 |
| Db max | 119.4 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大轴圆角半径 |
| ra1 max | 1 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
