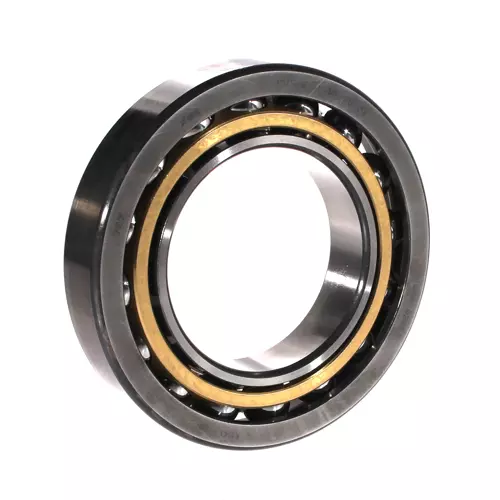

FAG 7215-B-XL-MP-P6-UA轴承代号说明
7
2
1
5
-
B
-
X
L
-
M
P
-
P
6
-
U
A
7：角接触球轴承
2：尺寸系列：02系列
15：内径：75 mm
-B：接触角 40°
-XL：X-life 长寿命轴承标记
-MP：动体引导，实体黄铜窗式保持架
-P6：精度等级：ISO 6级
-U：单个轴承，万能配对
A：轴承组具有很小的轴向内部游隙
7：
角接触球轴承
2：
尺寸系列：02系列
15：
内径：75 mm
-B：
接触角 40°
-XL：
X-life 长寿命轴承标记
-MP：
动体引导，实体黄铜窗式保持架
-P6：
精度等级：ISO 6级
-U：
单个轴承，万能配对
A：
轴承组具有很小的轴向内部游隙
FAG 7215-B-XL-MP-P6-UA轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 130 mm | 外径 |
| B | 25 mm | 宽度 |
| Cr | 73,000 N | 径向额定动载荷 |
| C0r | 62,000 N | 径向额定静载荷 |
| Cur | 4,250 N | 径向疲劳极限载荷 |
| nG | 8,900 1/min | 极限转速 |
| nϑr | 5,300 1/min | 参考转速 |
| 1.33 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| D1 | 109.2 mm | 外圈宽侧面的肩部直径 |
| d1 | 96.5 mm | 内圈宽侧面的肩部直径 |
| a | 56 mm | 压力锥顶点之间的距离 |
| α | 40 ° | 接触角 |
| 安装参数 | ||
| da min | 84 mm | 轴肩最小直径 |
| Da max | 121 mm | 壳肩最大直径 |
| Db max | 124.4 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大轴圆角半径 |
| ra1 max | 1 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
FAG 7215-B-XL-MP-P6-UA轴承后缀及相关产品推荐
| 设计变量 | B | B 型 |
| 密封 | 不带 | 无密封 |
| 保持架 | MP | 实心黄铜保持架，滚珠导向 |
| 公差等级 | PN | 普通精度 |
| 润滑方式 | 不带 | 轴承未润滑 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
FAG 7215-B-XL-MP-P6-UA轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 7215-B-XL-MP-UA轴承 | ￥569.56元 | - | 45 |
| FAG 7215-B-MP-UA轴承 | ￥569.56元 | - | 29 |
| FAG 7215-B-XL-MP-UB轴承 | ￥650.76元 | - | 6 |
