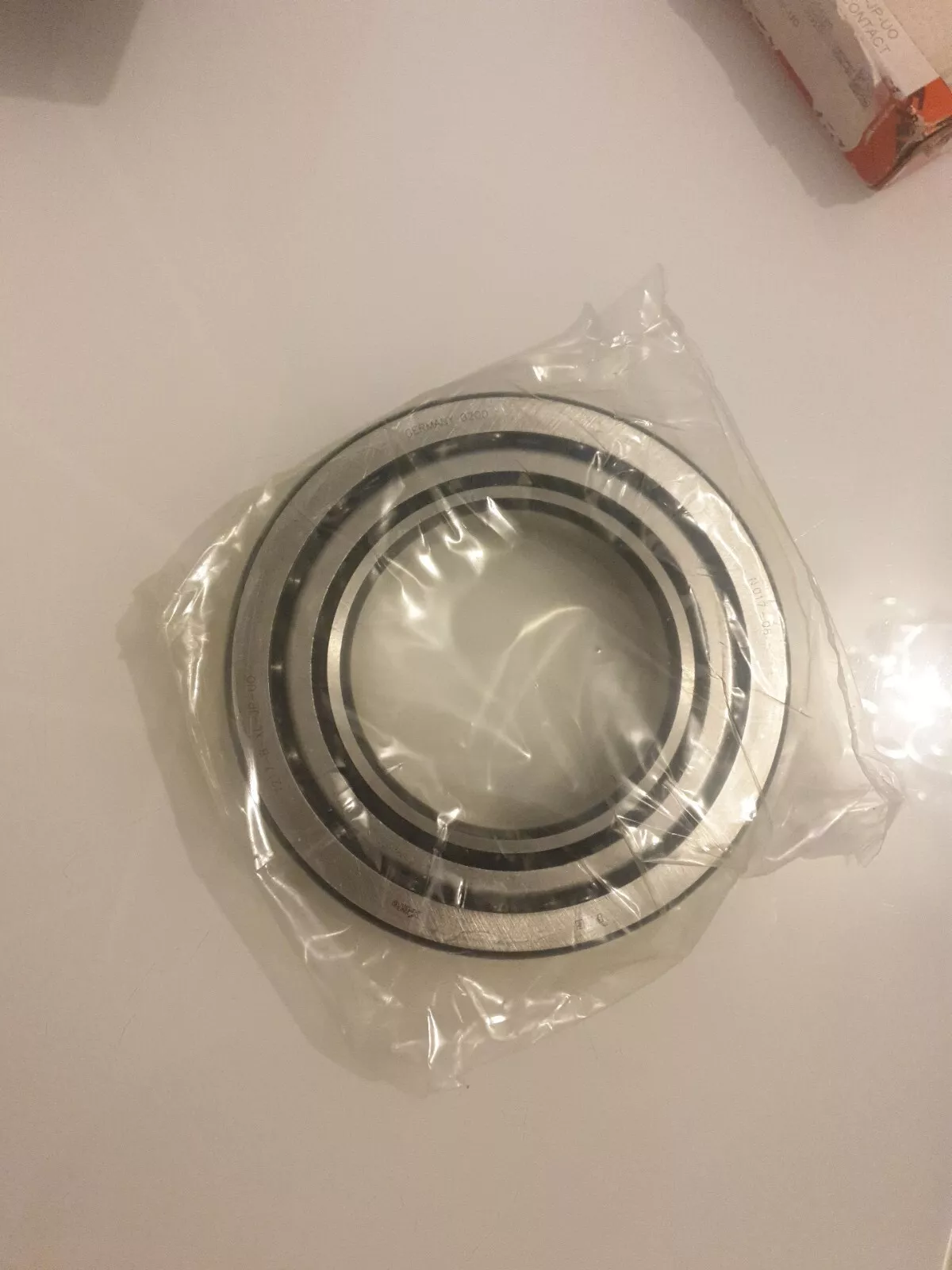

FAG 7217-B-XL-JP-UO轴承代号说明
7
2
1
7
-
B
-
X
L
-
J
P
-
U
O
7：角接触球轴承
2：尺寸系列：02系列
17：内径：85 mm
-B：接触角 40°
-XL：X-life 长寿命轴承标记
-JP：滚动体引导，冲压钢板保持架
-U：单个轴承，万能配对
O：轴承组具有零游隙
7：
角接触球轴承
2：
尺寸系列：02系列
17：
内径：85 mm
-B：
接触角 40°
-XL：
X-life 长寿命轴承标记
-JP：
滚动体引导，冲压钢板保持架
-U：
单个轴承，万能配对
O：
轴承组具有零游隙
FAG 7217-B-XL-JP-UO轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 150 mm | 外径 |
| B | 28 mm | 宽度 |
| Cr | 97,000 N | 径向额定动载荷 |
| C0r | 86,000 N | 径向额定静载荷 |
| Cur | 5,500 N | 径向疲劳极限载荷 |
| nG | 5,900 1/min | 极限转速 |
| nϑr | 4,750 1/min | 参考转速 |
| 1.866 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| D1 | 125 mm | 外圈宽侧面的肩部直径 |
| d1 | 110.6 mm | 内圈宽侧面的肩部直径 |
| a | 63 mm | 压力锥顶点之间的距离 |
| α | 40 ° | 接触角 |
| 安装参数 | ||
| da min | 96 mm | 轴肩最小直径 |
| Da max | 139 mm | 壳肩最大直径 |
| Db max | 144.4 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大轴圆角半径 |
| ra1 max | 1 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
