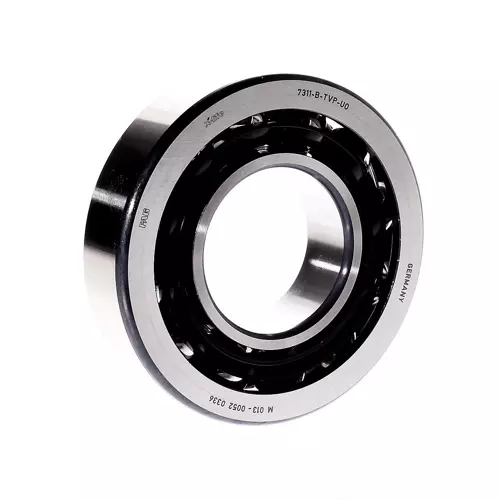

FAG 7311-B-XL-TVP-UO#E轴承代号说明
7
3
1
1
-
B
-
X
L
-
T
V
P
-
U
O
#
E
7：角接触球轴承
3：尺寸系列：03系列
11：内径：55 mm
-B：接触角 40°
-XL：X-life 长寿命轴承标记
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-U：单个轴承，万能配对
O：轴承组具有零游隙
#E：单个纸盒包装
7：
角接触球轴承
3：
尺寸系列：03系列
11：
内径：55 mm
-B：
接触角 40°
-XL：
X-life 长寿命轴承标记
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-U：
单个轴承，万能配对
O：
轴承组具有零游隙
#E：
单个纸盒包装
FAG 7311-B-XL-TVP-UO#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 55 mm | 内径 |
| D | 120 mm | 外径 |
| B | 29 mm | 宽度 |
| Cr | 91,000 N | 径向额定动载荷 |
| C0r | 61,000 N | 径向额定静载荷 |
| Cur | 4,250 N | 径向疲劳极限载荷 |
| nG | 7,700 1/min | 极限转速 |
| nϑr | 5,600 1/min | 参考转速 |
| 1.38 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| D1 | 95.3 mm | 外圈宽侧面的肩部直径 |
| d1 | 80.3 mm | 内圈宽侧面的肩部直径 |
| a | 51 mm | 压力锥顶点之间的距离 |
| α | 40 ° | 接触角 |
| 安装参数 | ||
| da min | 66 mm | 轴肩最小直径 |
| Da max | 109 mm | 壳肩最大直径 |
| Db max | 114.4 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大轴圆角半径 |
| ra1 max | 1 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG 7311-B-XL-TVP-UO#E轴承后缀及相关产品推荐
| 设计变量 | B | B 型 |
| 密封 | 不带 | 无密封 |
| 保持架 | TVP | 玻璃纤维增强聚酰胺 PA66 材质实心保持架，滚珠导向 |
| 公差等级 | P6 | P6 级精度，优于普通精度 |
| 润滑方式 | 不带 | 轴承未润滑 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
