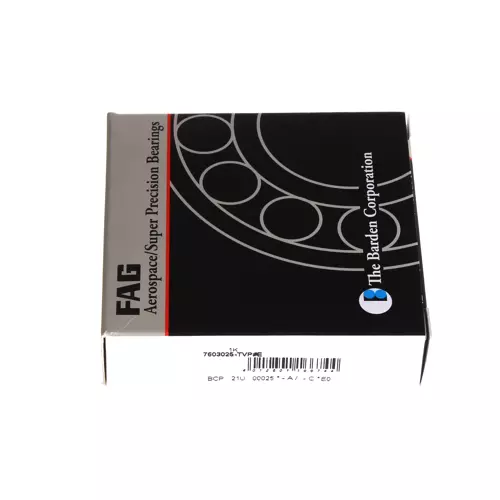

FAG 7603025-TVP-L055轴承代号说明
7
6
0
3
0
2
5
-
T
V
P
-
L
0
5
5
7603：滚珠丝杠用单列推力角接触球轴承
025：内径代号，内径：25mm
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-L055：填充高性能 Arcanol MULTITOP 润滑脂
7603：
滚珠丝杠用单列推力角接触球轴承
025：
内径代号，内径：25mm
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-L055：
填充高性能 Arcanol MULTITOP 润滑脂
FAG 7603025-TVP-L055轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 62 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.007 mm | 外径下公差 | |
| B | 17 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.12 mm | 宽度下公差 | |
| Ca | 29,500 N | 基本额定动载荷，轴向 |
| C0a | 68,000 N | 基本额定静载荷，轴向 |
| Cua | 3,100 N | 极限疲劳载荷，轴向 |
| nG Grease | 6,800 1/min | 极限转速-脂润滑 |
| nϑ | 3,800 1/min | 热安全运行转速 |
| 0.266 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| a | 47.5 mm | 压力锥顶点之间的距离 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da | 52 mm | 壳体尺寸 |
| Da | H12 | 壳体间隙尺寸 |
| da | 38 mm | 轴径 |
| da | h12 | 轴径间隙 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| MR | 0.09 Nm | 轴承摩擦力矩 |
| caL | 917 N/µm | 轴向刚度 |
| 2 µm | 轴向跳动 | |
| ZM25 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM25 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 40 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 14,480 N | 所需锁紧螺母轴向力 | |
FAG 7603025-TVP-L055轴承后缀及相关产品推荐
| 保持架 | TVP | 聚酰胺保持架 |
| 密封 | 不带 | 未密封 |
| 轴承组 | 标准 | 单轴承 |
| 润滑方式 | 不带 | 无需润滑 |
