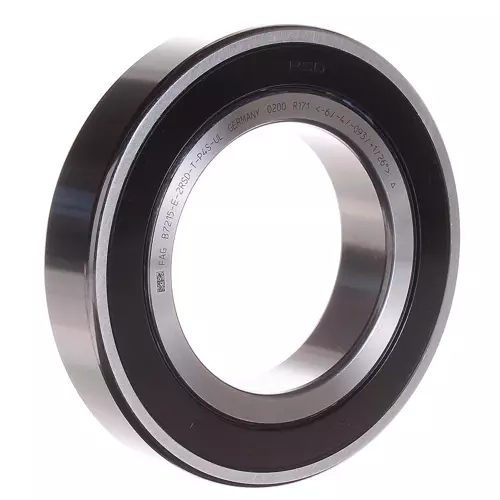

FAG B7215-E-2RSD-T-P4S-UL轴承代号说明
B
7
2
1
5
-
E
-
2
R
S
D
-
T
-
P
4
S
-
U
L
B：标准钢球轴承
7：角接触球轴承
2：尺寸系列：02系列
15：内径：75 mm
-E：接触角 25°
-2RSD：两侧带非接触式橡胶密封件，且已填充润滑脂
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：单个轴承，万能配对
L：轻预紧
B：
标准钢球轴承
7：
角接触球轴承
2：
尺寸系列：02系列
15：
内径：75 mm
-E：
接触角 25°
-2RSD：
两侧带非接触式橡胶密封件，且已填充润滑脂
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：
单个轴承，万能配对
L：
轻预紧
FAG B7215-E-2RSD-T-P4S-UL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 130 mm | 外径 |
| B | 25 mm | 宽度 |
| Cr | 70,000 N | 径向额定动载荷 |
| C0r | 42,500 N | 径向额定静载荷 |
| Cur | 4,450 N | 径向疲劳极限载荷 |
| nG Grease | 9,500 1/min | 极限转速-脂润滑 |
| 1.2 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| r1 min | 1.5 mm | 最小倒角尺寸 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da | 85 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 120 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 1.5 mm | 最大凹槽半径 |
| ra1 max | 0.6 mm | 最大凹槽半径 |
| a | 36.4 mm | 压力锥顶点之间的距离 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 615 N | 轻预紧 |
| FV M | 2,091 N | 中预紧 |
| FV H | 4,345 N | 重预紧 |
| KaE L | 1,794 N | 轻升力 |
| KaE M | 6,306 N | 中升力 |
| KaE H | 13,546 N | 重升力 |
| ca L | 204 N/µm | 轻轴向刚度 |
| ca M | 325 N/µm | 中轴向刚度 |
| ca H | 439 N/µm | 重轴向刚度 |
FAG B7215-E-2RSD-T-P4S-UL轴承后缀及相关产品推荐
| 接触角 | E | 接触角 25° |
| 润滑方式 | 标准 | |
| 密封 | 2RSD | 两侧非接触密封，终身润滑 |
| 外部轮廓 | 标准 | |
| 保持架 | T | 层压织物保持架 |
| 公差等级 | P4S | 公差等级 P4S级（FAG标准），优于 DIN 620 标准的 P4级 |
| 轴承组 | U | 单轴承 |
| 预紧 | L | 轻预紧 |
