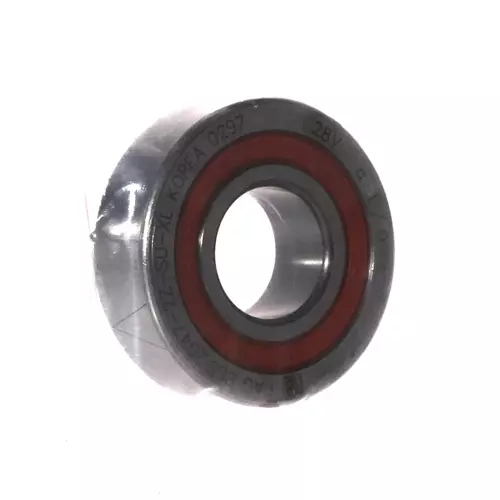

FAG BSB2047-2Z-SU-XL-L409轴承代号说明
B
S
B
2
0
4
7
-
2
Z
-
S
U
-
X
L
-
L
4
0
9
BSB：滚珠丝杠支撑用推力角接触球轴承
20：内径代号，内径：20mm
47：内径代号，内径：47mm
-2Z：两侧带间隙式金属防尘盖
-SU：单个轴承，万能组配
-XL：X-life 长寿命轴承标记
-L409：Fuchs Gleitmo 585M 润滑脂
BSB：
滚珠丝杠支撑用推力角接触球轴承
20：
内径代号，内径：20mm
47：
内径代号，内径：47mm
-2Z：
两侧带间隙式金属防尘盖
-SU：
单个轴承，万能组配
-XL：
X-life 长寿命轴承标记
-L409：
Fuchs Gleitmo 585M 润滑脂
FAG BSB2047-2Z-SU-XL-L409轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 47 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.006 mm | 外径下公差 | |
| B | 15 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.12 mm | 宽度下公差 | |
| Ca | 28,500 N | 基本额定动载荷，轴向 |
| C0a | 47,000 N | 基本额定静载荷，轴向 |
| Cua | 2,850 N | 极限疲劳载荷，轴向 |
| nG Grease | 8,700 1/min | 极限转速-脂润滑 |
| nϑ | 6,200 1/min | 热安全运行转速 |
| 0.125 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| a | 29.9 mm | 压力锥顶点之间的距离 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da | 43 mm | 壳体尺寸 |
| Da | H12 | 壳体间隙尺寸 |
| da | 27 mm | 轴径 |
| da | h12 | 轴径间隙 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| MR | 0.08 Nm | 轴承摩擦力矩 |
| caL | 764 N/µm | 轴向刚度 |
| 2 µm | 轴向跳动 | |
| ZM20 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM20 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 18 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 9,000 N | 所需锁紧螺母轴向力 | |
FAG BSB2047-2Z-SU-XL-L409轴承后缀及相关产品推荐
| 保持架 | 标准 | 聚酰胺保持架 |
| 密封 | 2Z | 两侧带间隙最小的密封件 |
| 轴承组 | SU | 单轴承 |
| 润滑方式 | L055 | 多点润滑脂（L055） |
FAG BSB2047-2Z-SU-XL-L409轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG BSB2047-2Z-SU轴承 | ￥91.64元 | - | 510 |
| FAG BSB2047-2Z-SU-XL轴承 | ￥117.16元 | - | 149 |
