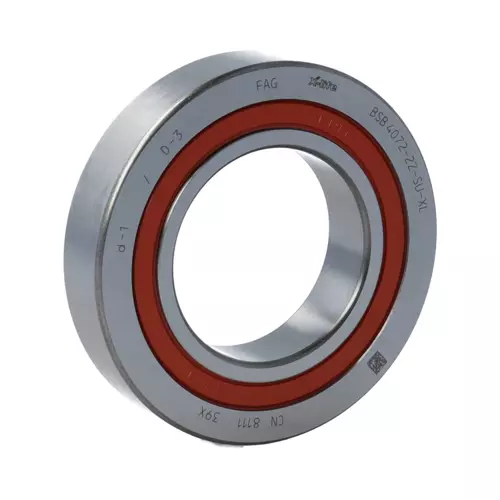

FAG BSB4072-2Z-SU-XL轴承代号说明
B
S
B
4
0
7
2
-
2
Z
-
S
U
-
X
L
BSB：滚珠丝杠支撑用推力角接触球轴承
40：内径代号，内径：40mm
72：内径代号，内径：72mm
-2Z：两侧带间隙式金属防尘盖
-SU：单个轴承，万能组配
-XL：X-life 长寿命轴承标记
BSB：
滚珠丝杠支撑用推力角接触球轴承
40：
内径代号，内径：40mm
72：
内径代号，内径：72mm
-2Z：
两侧带间隙式金属防尘盖
-SU：
单个轴承，万能组配
-XL：
X-life 长寿命轴承标记
FAG BSB4072-2Z-SU-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.006 mm | 内径下公差 | |
| D | 72 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.007 mm | 外径下公差 | |
| B | 15 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.12 mm | 宽度下公差 | |
| Ca | 40,500 N | 基本额定动载荷，轴向 |
| C0a | 89,000 N | 基本额定静载荷，轴向 |
| Cua | 5,400 N | 极限疲劳载荷，轴向 |
| nG Grease | 5,400 1/min | 极限转速-脂润滑 |
| nϑ | 4,700 1/min | 热安全运行转速 |
| 0.256 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| a | 48.5 mm | 压力锥顶点之间的距离 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da | 65 mm | 壳体尺寸 |
| Da | H12 | 壳体间隙尺寸 |
| da | 47 mm | 轴径 |
| da | h12 | 轴径间隙 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| MR | 0.18 Nm | 轴承摩擦力矩 |
| caL | 1,235 N/µm | 轴向刚度 |
| 2.5 µm | 轴向跳动 | |
| ZM40 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM40 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 60 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 15,650 N | 所需锁紧螺母轴向力 | |
FAG BSB4072-2Z-SU-XL轴承后缀及相关产品推荐
| 保持架 | 标准 | 聚酰胺保持架 |
| 密封 | 2Z | 两侧带间隙最小的密封件 |
| 轴承组 | SU | 单轴承 |
| 润滑方式 | L055 | 多点润滑脂（L055） |
