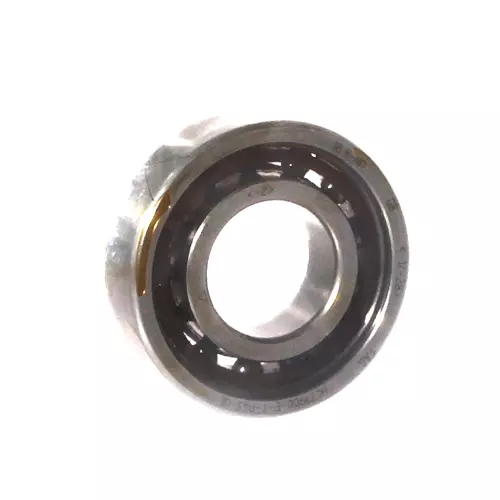

FAG HC71900-E-T-P4S-UL轴承代号说明
H
C
7
1
9
0
0
-
E
-
T
-
P
4
S
-
U
L
HC：陶瓷球高速轴承
7：角接触球轴承
19：尺寸系列：19系列
00：内径：10 mm
-E：接触角 25°
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：单个轴承，万能配对
L：轻预紧
HC：
陶瓷球高速轴承
7：
角接触球轴承
19：
尺寸系列：19系列
00：
内径：10 mm
-E：
接触角 25°
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：
单个轴承，万能配对
L：
轻预紧
FAG HC71900-E-T-P4S-UL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 10 mm | 内径 |
| D | 22 mm | 外径 |
| B | 6 mm | 宽度 |
| Cr | 1,700 N | 径向额定动载荷 |
| C0r | 600 N | 径向额定静载荷 |
| Cur | 48 N | 径向疲劳极限载荷 |
| nG Grease | 120,000 1/min | 极限转速-脂润滑 |
| nG Oil | 180,000 1/min | 极限转速-油润滑 |
| 9.5 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da | 13 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 19.5 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 0.3 mm | 最大凹槽半径 |
| ra1 max | 0.1 mm | 最大凹槽半径 |
| Etk min | 14.6 mm | 最小喷射节距 |
| Etk max | 15 mm | 最大喷射节距 |
| Etk1 min | 13.7 mm | 最小喷射节距 |
| Etk1 max | 15 mm | 最大喷射节距 |
| a | 6.7 mm | 压力锥顶点之间的距离 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 7 N | 轻预紧 |
| FV M | 22 N | 中预紧 |
| FV H | 45 N | 重预紧 |
| KaE L | 21 N | 轻升力 |
| KaE M | 65 N | 中升力 |
| KaE H | 133 N | 重升力 |
| ca L | 21.6 N/µm | 轻轴向刚度 |
| ca M | 32 N/µm | 中轴向刚度 |
| ca H | 41.7 N/µm | 重轴向刚度 |
FAG HC71900-E-T-P4S-UL轴承后缀及相关产品推荐
| 接触角 | E | 接触角 25° |
| 润滑方式 | 不带 | |
| 密封 | 不带 | |
| 外部轮廓 | 标准 | |
| 保持架 | T | 层压织物保持架 |
| 公差等级 | P4S | 公差等级 P4S级（FAG标准），优于 DIN 620 标准的 P4级 |
| 轴承组 | U | 单轴承 |
| 预紧 | L | 轻预紧 |
| 内部设计优化 | 标准 |
