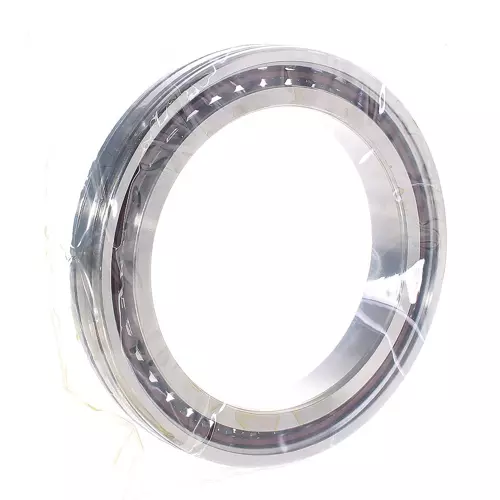

FAG HC71920-EDLR-T-P4S-UL轴承代号说明
H
C
7
1
9
2
0
-
E
D
L
R
-
T
-
P
4
S
-
U
L
HC：陶瓷球高速轴承
7：角接触球轴承
19：尺寸系列：19系列
20：内径：100 mm
-E：接触角 25°
DLR：带O型密封圈，可直接润滑
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：单个轴承，万能配对
L：轻预紧
HC：
陶瓷球高速轴承
7：
角接触球轴承
19：
尺寸系列：19系列
20：
内径：100 mm
-E：
接触角 25°
DLR：
带O型密封圈，可直接润滑
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：
单个轴承，万能配对
L：
轻预紧
FAG HC71920-EDLR-T-P4S-UL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 140 mm | 外径 |
| B | 20 mm | 宽度 |
| Cr | 27,000 N | 径向额定动载荷 |
| C0r | 21,200 N | 径向额定静载荷 |
| Cur | 1,560 N | 径向疲劳极限载荷 |
| nG Grease | 15,000 1/min | 极限转速-脂润滑 |
| nG Oil | 24,000 1/min | 极限转速-油润滑 |
| 0.765 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da | 107 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 133 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 0.6 mm | 最大凹槽半径 |
| ra1 max | 0.6 mm | 最大凹槽半径 |
| BN | 4 mm | 环槽距离 |
| SN | 12 mm | 到润滑孔的距离 |
| SB | 2.2 mm | 润滑油槽宽度 |
| a | 38 mm | 压力锥顶点之间的距离 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 109 N | 轻预紧 |
| FV M | 328 N | 中预紧 |
| FV H | 656 N | 重预紧 |
| KaE L | 313 N | 轻升力 |
| KaE M | 951 N | 中升力 |
| KaE H | 1,927 N | 重升力 |
| ca L | 162 N/µm | 轻轴向刚度 |
| ca M | 239 N/µm | 中轴向刚度 |
| ca H | 307 N/µm | 重轴向刚度 |
FAG HC71920-EDLR-T-P4S-UL轴承后缀及相关产品推荐
| 接触角 | E | 接触角 25° |
| 润滑方式 | 不带 | |
| 密封 | 不带 | |
| 保持架 | T | 层压织物保持架 |
| 公差等级 | P4S | 公差等级 P4S级（FAG标准），优于 DIN 620 标准的 P4级 |
| 轴承组 | U | 单轴承 |
| 预紧 | L | 轻预紧 |
| 内部设计优化 | 标准 |
