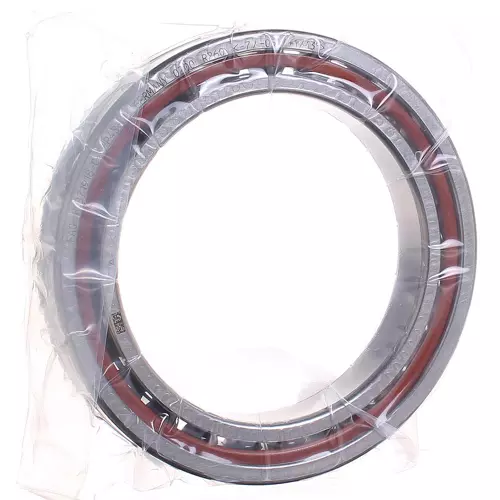

FAG HCB71918-C-T-P4S-UL轴承代号说明
H
C
B
7
1
9
1
8
-
C
-
T
-
P
4
S
-
U
L
HCB：陶瓷球轴承
7：角接触球轴承
19：尺寸系列：19系列
18：内径：90 mm
-C：接触角 15°
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：单个轴承，万能配对
L：轻预紧
HCB：
陶瓷球轴承
7：
角接触球轴承
19：
尺寸系列：19系列
18：
内径：90 mm
-C：
接触角 15°
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：
单个轴承，万能配对
L：
轻预紧
FAG HCB71918-C-T-P4S-UL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 90 mm | 内径 |
| D | 125 mm | 外径 |
| B | 18 mm | 宽度 |
| Cr | 48,000 N | 径向额定动载荷 |
| C0r | 33,500 N | 径向额定静载荷 |
| Cur | 2,600 N | 径向疲劳极限载荷 |
| nG Grease | 15,000 1/min | 极限转速-脂润滑 |
| nG Oil | 22,000 1/min | 极限转速-油润滑 |
| 466.49 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| α | 15 ° | 接触角 |
| 安装参数 | ||
| da | 97 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 119 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 0.6 mm | 最大凹槽半径 |
| ra1 max | 0.6 mm | 最大凹槽半径 |
| Etk min | 100.9 mm | 最小喷射节距 |
| Etk max | 104.3 mm | 最大喷射节距 |
| Etk1 min | 100.9 mm | 最小喷射节距 |
| Etk1 max | 104.3 mm | 最大喷射节距 |
| a | 23.4 mm | 压力锥顶点之间的距离 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 118 N | 轻预紧 |
| FV M | 434 N | 中预紧 |
| FV H | 919 N | 重预紧 |
| KaE L | 349 N | 轻升力 |
| KaE M | 1.357 N | 中升力 |
| KaE H | 3,023 N | 重升力 |
| ca L | 69.4 N/µm | 轻轴向刚度 |
| ca M | 118 N/µm | 中轴向刚度 |
| ca H | 165 N/µm | 重轴向刚度 |
