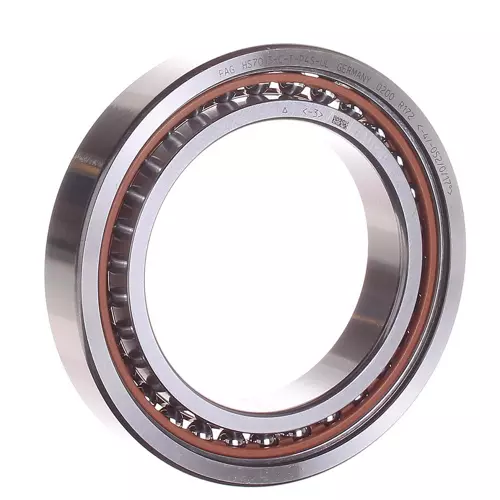

FAG HS7013-C-T-P4S-UL轴承代号说明
H
S
7
0
1
3
-
C
-
T
-
P
4
S
-
U
L
HS：高速钢制小球轴承
7：角接触球轴承
0：尺寸系列：10系列
13：内径：65 mm
-C：接触角 15°
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：单个轴承，万能配对
L：轻预紧
HS：
高速钢制小球轴承
7：
角接触球轴承
0：
尺寸系列：10系列
13：
内径：65 mm
-C：
接触角 15°
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：
单个轴承，万能配对
L：
轻预紧
FAG HS7013-C-T-P4S-UL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 65 mm | 内径 |
| D | 100 mm | 外径 |
| B | 18 mm | 宽度 |
| Cr | 19,300 N | 径向额定动载荷 |
| C0r | 13,400 N | 径向额定静载荷 |
| Cur | 1,420 N | 径向疲劳极限载荷 |
| nG Grease | 19,000 1/min | 极限转速-脂润滑 |
| nG Oil | 30,000 1/min | 极限转速-油润滑 |
| 0.445 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| α | 15 ° | 接触角 |
| 安装参数 | ||
| da | 72 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 93 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 1 mm | 最大凹槽半径 |
| ra1 max | 0.6 mm | 最大凹槽半径 |
| Etk min | 78.5 mm | 最小喷射节距 |
| Etk max | 80.2 mm | 最大喷射节距 |
| Etk1 min | 75.9 mm | 最小喷射节距 |
| Etk1 max | 80.2 mm | 最大喷射节距 |
| a | 20.1 mm | 压力锥顶点之间的距离 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 67 N | 轻预紧 |
| FV M | 201 N | 中预紧 |
| FV H | 402 N | 重预紧 |
| KaE L | 200 N | 轻升力 |
| KaE M | 630 N | 中升力 |
| KaE H | 1,312 N | 重升力 |
| ca L | 47.4 N/µm | 轻轴向刚度 |
| ca M | 74.4 N/µm | 中轴向刚度 |
| ca H | 102 N/µm | 重轴向刚度 |
