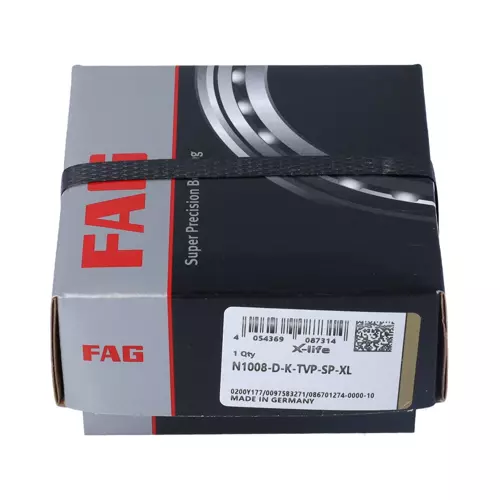

FAG N1008-D-K-TVP-SP-XL轴承代号说明
N
1
0
0
8
-
D
-
K
-
T
V
P
-
S
P
-
X
L
N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
1：宽度系列：1系列
0：直径系列：0系列
08：内径：40 mm
-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-K：锥孔，锥角 1:12
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
-XL：X-life 长寿命轴承标记
N：
单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
1：
宽度系列：1系列
0：
直径系列：0系列
08：
内径：40 mm
-D：
外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-K：
锥孔，锥角 1:12
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-SP：
特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
-XL：
X-life 长寿命轴承标记
FAG N1008-D-K-TVP-SP-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| D | 68 mm | 外径 |
| B | 15 mm | 宽度 |
| Cr | 27,000 N | 径向额定动载荷 |
| C0r | 26,000 N | 径向额定静载荷 |
| Cur | 4,200 N | 径向疲劳极限载荷 |
| nG Grease | 17,100 1/min | 极限转速-脂润滑 |
| nG Oil | 20,100 1/min | 极限转速-油润滑 |
| 193 g | 重量 | |
| 尺寸参数 | ||
| r1 min | 0.6 mm | 最小倒角尺寸 |
| s1 | 3.1 mm | 轴向位移 |
| s2 | 3.1 mm | 轴向位移 |
| E | 61 mm | 外圈滚道直径 |
| 安装参数 | ||
| da | 49 mm | 轴肩直径 |
| h12 | 轴肩直径公差 | |
| Da | 62.1 mm | 壳体肩部直径 |
| H12 | 壳体肩部直径公差 | |
| Etk 1 nom | 59.8 mm | 最小节圆直径 |
| ra1 max | 0.6 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
