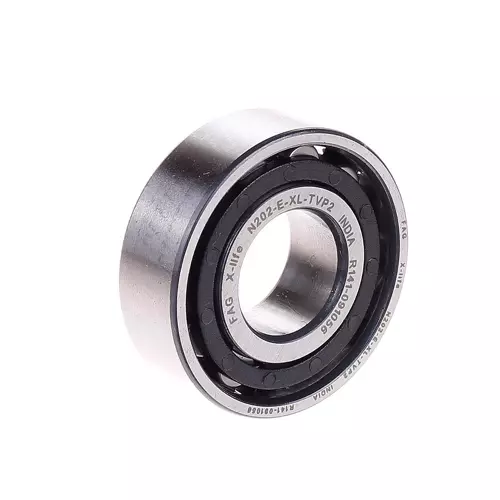

FAG N202-E-XL-TVP2轴承代号说明
N
2
0
2
-
E
-
X
L
-
T
V
P
2
N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
2：直径系列：2系列
02：内径：15 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-TVP2：玻璃纤维增强尼龙66实体窗式保持架
N：
单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
2：
直径系列：2系列
02：
内径：15 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-TVP2：
玻璃纤维增强尼龙66实体窗式保持架
FAG N202-E-XL-TVP2轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| D | 35 mm | 外径 |
| B | 11 mm | 宽度 |
| Cr | 15,100 N | 径向额定动载荷 |
| C0r | 10,400 N | 径向额定静载荷 |
| Cur | 1,640 N | 径向疲劳极限载荷 |
| nG Grease | 26,500 1/min | 极限转速-脂润滑 |
| nG Oil | 31,000 1/min | 极限转速-油润滑 |
| 47.32 g | 重量 | |
| 尺寸参数 | ||
| r1 min | 0.3 mm | 最小倒角尺寸 |
| s1 | 0.5 mm | 轴向位移 |
| E | 30.3 mm | 外圈滚道直径 |
| 安装参数 | ||
| da | 17.4 mm | 轴肩直径 |
| Da | 32.6 mm | 壳体肩部直径 |
| ra1 max | 0.6 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG N202-E-XL-TVP2轴承后缀及相关产品推荐
| 保持架 | TVP2 | 尼龙 66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 内部结构 | E | 加强型设计 |
| 径向游隙 | CN | CN 游隙 |
FAG N202-E-XL-TVP2轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG N202-E-TVP2轴承 | ￥89.32元 | - | 10 |
