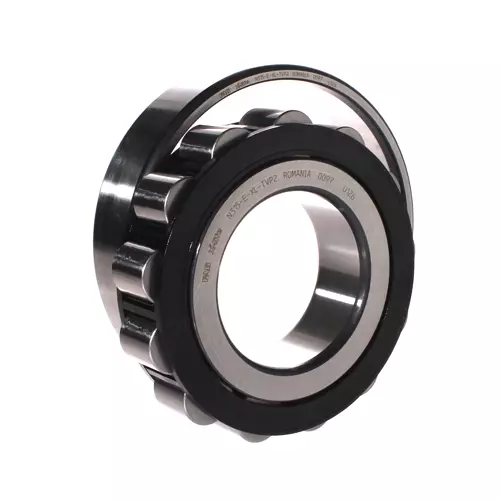

FAG N315-E-XL-TVP2轴承代号说明
N
3
1
5
-
E
-
X
L
-
T
V
P
2
N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
3：直径系列：3系列
15：内径：75 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-TVP2：玻璃纤维增强尼龙66实体窗式保持架
N：
单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
3：
直径系列：3系列
15：
内径：75 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-TVP2：
玻璃纤维增强尼龙66实体窗式保持架
FAG N315-E-XL-TVP2轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 160 mm | 外径 |
| B | 37 mm | 宽度 |
| Cr | 285,000 N | 径向额定动载荷 |
| C0r | 265,000 N | 径向额定静载荷 |
| Cur | 47,000 N | 径向疲劳极限载荷 |
| nG Grease | 4,950 1/min | 极限转速-脂润滑 |
| nG Oil | 5,900 1/min | 极限转速-油润滑 |
| 3.26 kg | 重量 | |
| 尺寸参数 | ||
| r1 min | 2.1 mm | 最小倒角尺寸 |
| s1 | 1.1 mm | 轴向位移 |
| E | 143 mm | 外圈滚道直径 |
| 安装参数 | ||
| da | 87 mm | 轴肩直径 |
| Da | 148 mm | 壳体肩部直径 |
| ra1 max | 2.1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG N315-E-XL-TVP2轴承后缀及相关产品推荐
| 保持架 | TVP2 | 尼龙 66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 内部结构 | E | 加强型设计 |
| 径向游隙 | CN | CN 游隙 |
