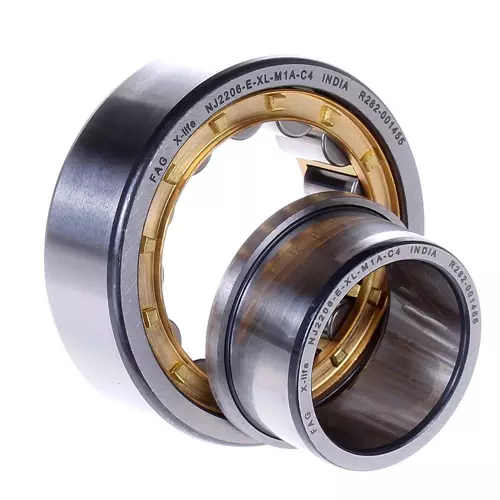

FAG NJ2206-E-XL-M1A-C4轴承代号说明
N
J
2
2
0
6
-
E
-
X
L
-
M
1
A
-
C
4
NJ：单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
2：宽度系列：2系列
2：直径系列：2系列
06：内径：30 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-M1A：外圈挡边引导，两件式实体黄铜保持架
-C4：C4 游隙（大于 C3 游隙）
NJ：
单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
2：
宽度系列：2系列
2：
直径系列：2系列
06：
内径：30 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-M1A：
外圈挡边引导，两件式实体黄铜保持架
-C4：
C4 游隙（大于 C3 游隙）
FAG NJ2206-E-XL-M1A-C4轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 62 mm | 外径 |
| B | 20 mm | 宽度 |
| Cr | 58,000 N | 径向额定动载荷 |
| C0r | 50,000 N | 径向额定静载荷 |
| Cur | 7,900 N | 径向疲劳极限载荷 |
| nG | 21,200 1/min | 极限转速 |
| nϑr | 8,000 1/min | 参考转速 |
| 0.293 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| s | 1.6 mm | 轴向位移 |
| E | 55.5 mm | 外圈滚道直径 |
| F | 37.5 mm | 内圈滚道直径 |
| D1 min | 52.45 mm | 外圈最小挡边直径 |
| d1 | 41.25 mm | 内圈最大挡边直径 |
| 安装参数 | ||
| da min | 34 mm | 轴肩最小直径 |
| da max | 37 mm | 轴肩最大直径 |
| Da max | 56 mm | 壳肩最大直径 |
| dc min | 44 mm | 最小轴肩 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 附加附件 | ||
| HJ2206-E | L型垫圈 | |
FAG NJ2206-E-XL-M1A-C4轴承后缀及相关产品推荐
| 设计 | E | 加强型设计 |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
