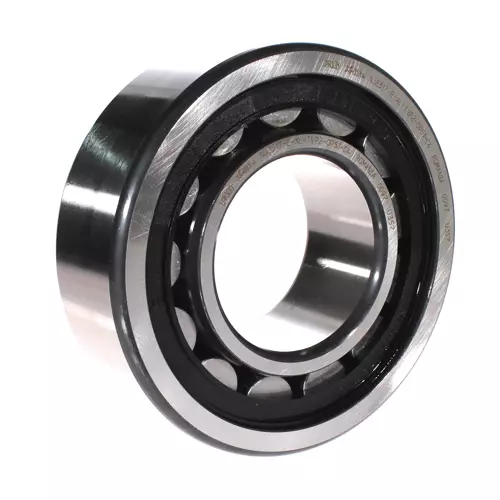

FAG NJ2317-E-XL-TVP2-QP51-C4轴承代号说明
N
J
2
3
1
7
-
E
-
X
L
-
T
V
P
2
-
Q
P
5
1
-
C
4
NJ：单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
2：宽度系列：2系列
3：直径系列：3系列
17：内径：85 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-TVP2：玻璃纤维增强尼龙 66 材质，实体窗式保持架
-QP51：振动筛应用公差精度等级
-C4：C4 游隙（大于 C3 游隙）
NJ：
单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
2：
宽度系列：2系列
3：
直径系列：3系列
17：
内径：85 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-TVP2：
玻璃纤维增强尼龙 66 材质，实体窗式保持架
-QP51：
振动筛应用公差精度等级
-C4：
C4 游隙（大于 C3 游隙）
FAG NJ2317-E-XL-TVP2-QP51-C4轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 180 mm | 外径 |
| B | 60 mm | 宽度 |
| Cr | 435,000 N | 径向额定动载荷 |
| C0r | 445,000 N | 径向额定静载荷 |
| Cur | 81,000 N | 径向疲劳极限载荷 |
| nG | 5,200 1/min | 极限转速 |
| nϑr | 3,300 1/min | 参考转速 |
| 6.7 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| r1 min | 3 mm | 最小倒角尺寸 |
| s | 4.7 mm | 轴向位移 |
| E | 160 mm | 外圈滚道直径 |
| F | 108 mm | 内圈滚道直径 |
| D1 min | 152.7 mm | 外圈最小挡边直径 |
| d1 | 117.8 mm | 内圈最大挡边直径 |
| 安装参数 | ||
| da min | 99 mm | 轴肩最小直径 |
| da max | 106 mm | 轴肩最大直径 |
| Da max | 166 mm | 壳肩最大直径 |
| dc min | 119 mm | 最小轴肩 |
| ra max | 2.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| HJ2317-E | L型垫圈 | |
FAG NJ2317-E-XL-TVP2-QP51-C4轴承后缀及相关产品推荐
| 设计 | E | 加强型设计 |
| 保持架 | TVP2 | 尼龙 66 材质实心保持架 |
| 径向游隙 | C4 | 4级（C4） |
FAG NJ2317-E-XL-TVP2-QP51-C4轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG NJ2317.E.TVP2.QP51.C4轴承 | ￥6893.88元 | - | 12 |
