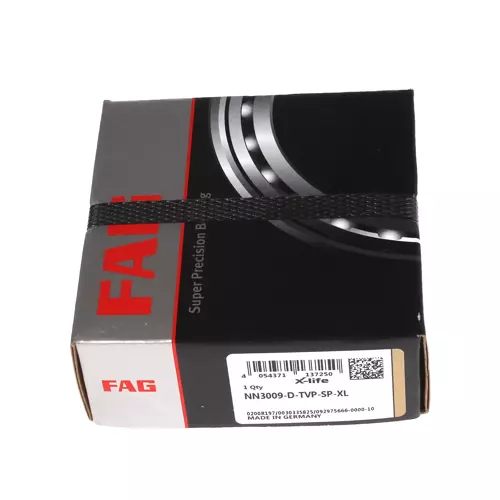

FAG NN3009-D-TVP-SP-XL轴承

更新日期：2025-02-26 15:47:25

1877彩票市场价：￥1942.59元

销售价：电话咨询

库存：6套

FAG NN3009-D-TVP-SP-XL轴承属于超精密圆柱滚子轴承 NN30..-D-TVP-SP 系列，非定位轴承，双列，可分离，带保持架。

前缀列表：【NN：双列圆柱滚子轴承（内圈带挡边型）】。后缀列表：【-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘】【-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架】【-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级】【-XL：X-life 长寿命轴承标记】。

技术研究如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：LZ8592809。

产品咨询如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。

咨询热线
135 0411 3081

电话咨询电话/微信（长按复制）
13504113081

FAG NN3009-D-TVP-SP-XL轴承代号说明

NN：双列圆柱滚子轴承（内圈带挡边型）

3：宽度系列：3系列

0：直径系列：0系列

09：内径：45 mm

-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘

-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架

-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级

-XL：X-life 长寿命轴承标记

NN：

双列圆柱滚子轴承（内圈带挡边型）

3：

宽度系列：3系列

0：

直径系列：0系列

09：

内径：45 mm

-D：

外圈轮廓改进，有更大的承载面积和优化的过渡边缘

-TVP：

滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架

-SP：

特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级

-XL：

X-life 长寿命轴承标记

FAG NN3009-D-TVP-SP-XL轴承尺寸、参数与图纸

主要尺寸&性能数据
d	45 mm	内径
D	75 mm	外径
B	23 mm	宽度
C_r	59,000 N	径向额定动载荷
C_0r	65,000 N	径向额定静载荷
C_ur	10,200 N	径向疲劳极限载荷
n_{G Grease}	14,400 1/min	极限转速-脂润滑
n_{G Oil}	16,900 1/min	极限转速-油润滑
	369 g	重量
尺寸参数
r_{1 min}	1 mm	最小倒角尺寸
E	67.5 mm	外圈滚道直径
s	1.7 mm	轴向位移
安装参数
d_a	53.5 mm	轴肩直径
	h12	轴肩直径公差
D_a	69.2 mm	壳体肩部直径
	H12	壳体肩部直径公差
r_{a1 max}	1 mm	最大凹槽半径
工作温度
T_min	-30 °C	最低工作温度
T_max	120 °C	最高工作温度
