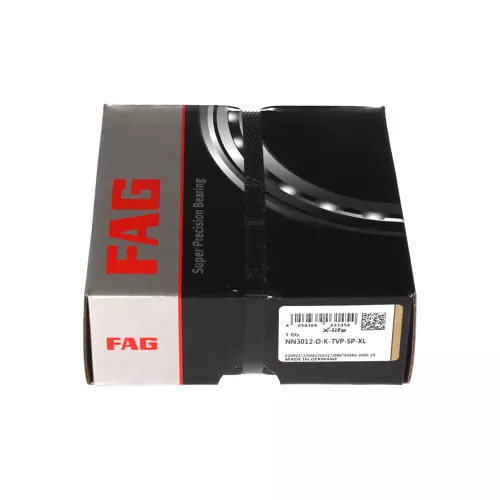

FAG NN3012-D-K-TVP-SP-XL轴承代号说明
N
N
3
0
1
2
-
D
-
K
-
T
V
P
-
S
P
-
X
L
NN：双列圆柱滚子轴承（内圈带挡边型）
3：宽度系列：3系列
0：直径系列：0系列
12：内径：60 mm
-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-K：锥孔，锥角 1:12
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
-XL：X-life 长寿命轴承标记
NN：
双列圆柱滚子轴承（内圈带挡边型）
3：
宽度系列：3系列
0：
直径系列：0系列
12：
内径：60 mm
-D：
外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-K：
锥孔，锥角 1:12
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-SP：
特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
-XL：
X-life 长寿命轴承标记
FAG NN3012-D-K-TVP-SP-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 60 mm | 内径 |
| D | 95 mm | 外径 |
| B | 26 mm | 宽度 |
| Cr | 87,000 N | 径向额定动载荷 |
| C0r | 106,000 N | 径向额定静载荷 |
| Cur | 17,400 N | 径向疲劳极限载荷 |
| nG Grease | 11,300 1/min | 极限转速-脂润滑 |
| nG Oil | 13,300 1/min | 极限转速-油润滑 |
| 0.623 kg | 重量 | |
| 尺寸参数 | ||
| r1 min | 1.1 mm | 最小倒角尺寸 |
| E | 86.1 mm | 外圈滚道直径 |
| s | 1.9 mm | 轴向位移 |
| 安装参数 | ||
| da | 70.1 mm | 轴肩直径 |
| h12 | 轴肩直径公差 | |
| Da | 88 mm | 壳体肩部直径 |
| H12 | 壳体肩部直径公差 | |
| ra1 max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG NN3012-D-K-TVP-SP-XL轴承后缀及相关产品推荐
| 保持架 | TVP | 塑料保持架 |
| 公差等级 | SP | 公差等级 SP级 |
| 内孔样式 | K | 锥孔 |
| 内部结构 | D | D |
| 径向游隙 | C1 | 1级（C1） |
FAG NN3012-D-K-TVP-SP-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG NN3012-AS-K-M-SP#E轴承 | ￥1264.4元 | - | 82 |
