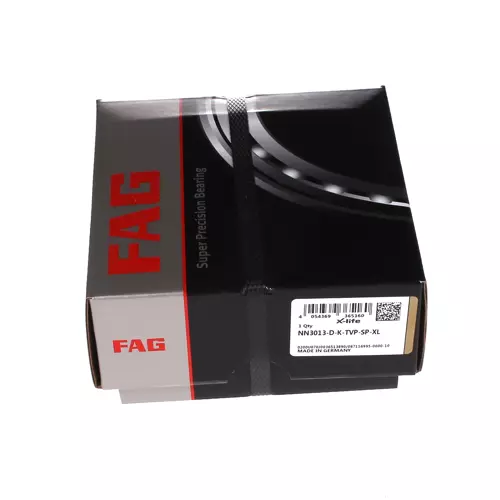

FAG NN3013-D-K-TVP-SP-XL轴承

更新日期：2025-02-26 15:49:33

市场价：￥1586.37元

销售价：电话咨询

库存：141套

FAG NN3013-D-K-TVP-SP-XL轴承属于超精密圆柱滚子轴承1877彩票 NN30..-D-K-TVP-SP 系列，非定位轴承，双列，带锥孔，锥角1:12，可分离，带保持架。

前缀列表：【NN：双列圆柱滚子轴承（内圈带挡边型）】。后缀列表：【-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘】【-K：锥孔，锥角 1:12】【-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架】【-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级】【-XL：X-life 长寿命轴承标记】。

技术研究如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：LZ8592809。

产品咨询如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。

咨询热线
135 0411 3081

电话咨询电话/微信（长按复制）
13504113081

FAG NN3013-D-K-TVP-SP-XL轴承代号说明

NN：双列圆柱滚子轴承（内圈带挡边型）

3：宽度系列：3系列

0：直径系列：0系列

13：内径：65 mm

-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘

-K：锥孔，锥角 1:12

-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架

-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级

-XL：X-life 长寿命轴承标记

NN：

双列圆柱滚子轴承（内圈带挡边型）

3：

宽度系列：3系列

0：

直径系列：0系列

13：

内径：65 mm

-D：

外圈轮廓改进，有更大的承载面积和优化的过渡边缘

-K：

锥孔，锥角 1:12

-TVP：

滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架

-SP：

特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级

-XL：

X-life 长寿命轴承标记

FAG NN3013-D-K-TVP-SP-XL轴承尺寸、参数与图纸

主要尺寸&性能数据
d	65 mm	内径
D	100 mm	外径
B	26 mm	宽度
C_r	91,000 N	径向额定动载荷
C_0r	116,000 N	径向额定静载荷
C_ur	19,000 N	径向疲劳极限载荷
n_{G Grease}	10,800 1/min	极限转速-脂润滑
n_{G Oil}	12,700 1/min	极限转速-油润滑
	0.664 kg	重量
尺寸参数
r_{1 min}	1.1 mm	最小倒角尺寸
E	91 mm	外圈滚道直径
s	1.9 mm	轴向位移
安装参数
d_a	75 mm	轴肩直径
	h12	轴肩直径公差
D_a	92.9 mm	壳体肩部直径
	H12	壳体肩部直径公差
r_{a1 max}	1 mm	最大凹槽半径
工作温度
T_min	-30 °C	最低工作温度
T_max	120 °C	最高工作温度

FAG NN3013-D-K-TVP-SP-XL轴承后缀及相关产品推荐

保持架	TVP	塑料保持架
公差等级	SP	公差等级 SP级
内孔样式	K	锥孔
内部结构	D	D
径向游隙	C1	1级（C1）
