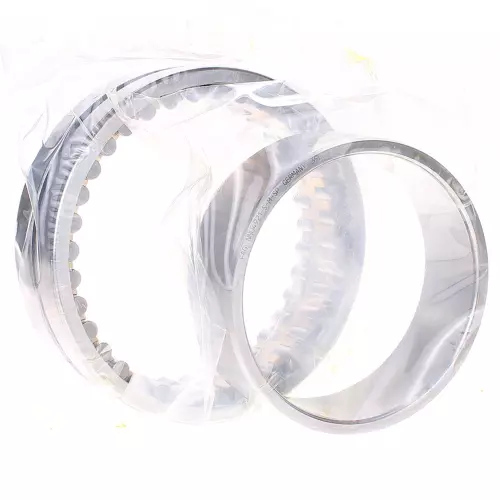

FAG NNU4921-S-M-SP轴承代号说明
N
N
U
4
9
2
1
-
S
-
M
-
S
P
NNU：双列圆柱滚子轴承（外圈带挡边型）
4：宽度系列：4系列
9：直径系列：9系列
21：内径：105 mm
-S：外圈带润滑油槽和润滑油孔
-M：滚动体引导，实体黄铜保持架
-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
NNU：
双列圆柱滚子轴承（外圈带挡边型）
4：
宽度系列：4系列
9：
直径系列：9系列
21：
内径：105 mm
-S：
外圈带润滑油槽和润滑油孔
-M：
滚动体引导，实体黄铜保持架
-SP：
特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
FAG NNU4921-S-M-SP轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 105 mm | 内径 |
| D | 145 mm | 外径 |
| B | 40 mm | 宽度 |
| Cr | 130,000 N | 径向额定动载荷 |
| C0r | 260,000 N | 径向额定静载荷 |
| Cur | 34,500 N | 径向疲劳极限载荷 |
| nG Grease | 5,500 1/min | 极限转速-脂润滑 |
| nG Oil | 6,500 1/min | 极限转速-油润滑 |
| 2.011 kg | 重量 | |
| 尺寸参数 | ||
| r1 min | 1.1 mm | 最小倒角尺寸 |
| F | 118 mm | 内圈滚道直径 |
| ns | 6.5 mm | 润滑油槽宽度 |
| ds | 3.2 mm | 润滑孔直径 |
| s | 2 mm | 轴向位移 |
| 安装参数 | ||
| da | 117 mm | 轴肩直径 |
| h12 | 轴肩直径公差 | |
| Da | 134 mm | 壳体肩部直径 |
| H12 | 壳体肩部直径公差 | |
| ra1 max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
