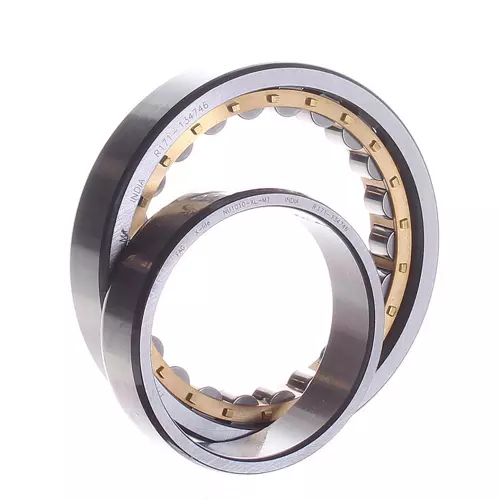

FAG NU1010-XL-M1#S1>1轴承代号说明
N
U
1
0
1
0
-
X
L
-
M
1
#
S
1
>
1
NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
1：宽度系列：1系列
0：直径系列：0系列
10：内径：50 mm
-XL：X-life 长寿命轴承标记
-M1：滚动体引导，双件式实体黄铜保持架
#S1：特殊工业包装，一箱1套
>1：包装代码
NU：
单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
1：
宽度系列：1系列
0：
直径系列：0系列
10：
内径：50 mm
-XL：
X-life 长寿命轴承标记
-M1：
滚动体引导，双件式实体黄铜保持架
#S1：
特殊工业包装，一箱1套
>1：
包装代码
FAG NU1010-XL-M1#S1>1轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| D | 80 mm | 外径 |
| B | 16 mm | 宽度 |
| Cr | 42,500 N | 径向额定动载荷 |
| C0r | 41,500 N | 径向额定静载荷 |
| Cur | 5,400 N | 径向疲劳极限载荷 |
| nG | 17,300 1/min | 极限转速 |
| nϑr | 7,400 1/min | 参考转速 |
| 305 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| s | 2.1 mm | 轴向位移 |
| E | 72.5 mm | 外圈滚道直径 |
| F | 57.5 mm | 内圈滚道直径 |
| D1 min | 69.5 mm | 外圈最小挡边直径 |
| 安装参数 | ||
| da min | 53 mm | 轴肩最小直径 |
| da max | 57 mm | 轴肩最大直径 |
| db min | 59 mm | 最小轴肩 |
| Da max | 75 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| ra1 max | 0.6 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
FAG NU1010-XL-M1#S1>1轴承后缀及相关产品推荐
| 设计 | 标准 | |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
FAG NU1010-XL-M1#S1>1轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG NU1010-M1轴承 | ￥303.92元 | - | 2 |
| FAG NU1010-XL-M1-C3轴承 | ￥307.4元 | - | 66 |
| FAG NU1010-E-XL-M1轴承 | ￥476.76元 | - | 5 |
