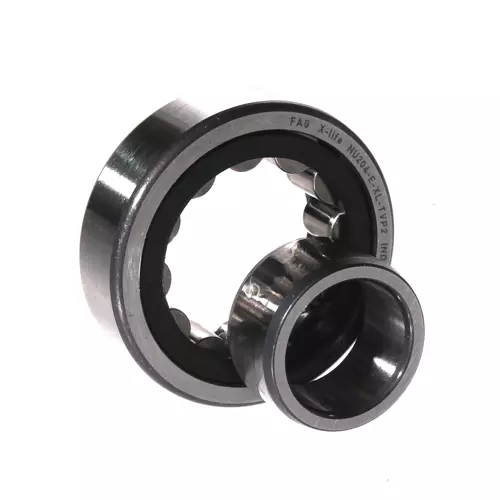

FAG NU204-E-XL-TVP2#E轴承代号说明
N
U
2
0
4
-
E
-
X
L
-
T
V
P
2
#
E
NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
2：直径系列：2系列
04：内径：20 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-TVP2：玻璃纤维增强尼龙 66 材质，实体窗式保持架
#E：单个纸盒包装
NU：
单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
2：
直径系列：2系列
04：
内径：20 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-TVP2：
玻璃纤维增强尼龙 66 材质，实体窗式保持架
#E：
单个纸盒包装
FAG NU204-E-XL-TVP2#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 47 mm | 外径 |
| B | 14 mm | 宽度 |
| Cr | 32,500 N | 径向额定动载荷 |
| C0r | 24,700 N | 径向额定静载荷 |
| Cur | 3,000 N | 径向疲劳极限载荷 |
| nG | 22,000 1/min | 极限转速 |
| nϑr | 12,800 1/min | 参考转速 |
| 0.11 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| s | 0.8 mm | 轴向位移 |
| E | 41.5 mm | 外圈滚道直径 |
| F | 26.5 mm | 内圈滚道直径 |
| D1 min | 38.8 mm | 外圈最小挡边直径 |
| 安装参数 | ||
| da min | 24 mm | 轴肩最小直径 |
| da max | 26 mm | 轴肩最大直径 |
| db min | 29 mm | 最小轴肩 |
| Da max | 41 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| ra1 max | 0.6 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG NU204-E-XL-TVP2#E轴承后缀及相关产品推荐
| 设计 | E | 加强型设计 |
| 保持架 | TVP2 | 尼龙 66 材质实心保持架 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
