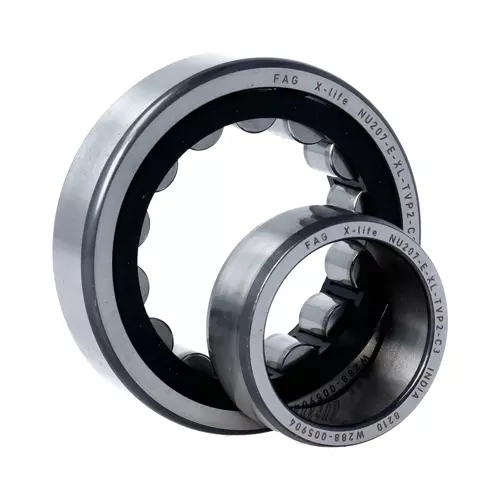

FAG NU207-E-XL-TVP2-C3轴承代号说明
N
U
2
0
7
-
E
-
X
L
-
T
V
P
2
-
C
3
NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
2：直径系列：2系列
07：内径：35 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-TVP2：玻璃纤维增强尼龙 66 材质，实体窗式保持架
-C3：C3 游隙（大于 CN 游隙）
NU：
单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
2：
直径系列：2系列
07：
内径：35 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-TVP2：
玻璃纤维增强尼龙 66 材质，实体窗式保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG NU207-E-XL-TVP2-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 35 mm | 内径 |
| D | 72 mm | 外径 |
| B | 17 mm | 宽度 |
| Cr | 59,000 N | 径向额定动载荷 |
| C0r | 50,000 N | 径向额定静载荷 |
| Cur | 6,300 N | 径向疲劳极限载荷 |
| nG | 14,100 1/min | 极限转速 |
| nϑr | 8,100 1/min | 参考转速 |
| 292.2 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| s | 0.7 mm | 轴向位移 |
| E | 64 mm | 外圈滚道直径 |
| F | 44 mm | 内圈滚道直径 |
| D1 min | 61 mm | 外圈最小挡边直径 |
| 安装参数 | ||
| da min | 39 mm | 轴肩最小直径 |
| da max | 43 mm | 轴肩最大直径 |
| db min | 46 mm | 最小轴肩 |
| Da max | 65 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| ra1 max | 0.6 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG NU207-E-XL-TVP2-C3轴承后缀及相关产品推荐
| 设计 | E | 加强型设计 |
| 保持架 | TVP2 | 尼龙 66 材质实心保持架 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
