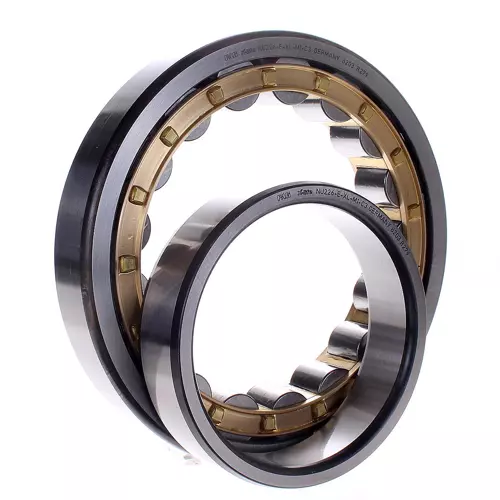

FAG NU226-E-XL-M1-C4轴承代号说明
N
U
2
2
6
-
E
-
X
L
-
M
1
-
C
4
NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
2：直径系列：2系列
26：内径：130 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-M1：滚动体引导，双件式实体黄铜保持架
-C4：C4 游隙（大于 C3 游隙）
NU：
单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
2：
直径系列：2系列
26：
内径：130 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-M1：
滚动体引导，双件式实体黄铜保持架
-C4：
C4 游隙（大于 C3 游隙）
FAG NU226-E-XL-M1-C4轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 130 mm | 内径 |
| D | 230 mm | 外径 |
| B | 40 mm | 宽度 |
| Cr | 425,000 N | 径向额定动载荷 |
| C0r | 445,000 N | 径向额定静载荷 |
| Cur | 56,000 N | 径向疲劳极限载荷 |
| nG | 5,200 1/min | 极限转速 |
| nϑr | 2,800 1/min | 参考转速 |
| 7.075 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| r1 min | 3 mm | 最小倒角尺寸 |
| s | 1.2 mm | 轴向位移 |
| E | 209.5 mm | 外圈滚道直径 |
| F | 156 mm | 内圈滚道直径 |
| D1 min | 201.2 mm | 外圈最小挡边直径 |
| 安装参数 | ||
| da min | 144 mm | 轴肩最小直径 |
| da max | 151 mm | 轴肩最大直径 |
| db min | 158 mm | 最小轴肩 |
| Da max | 216 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大凹槽半径 |
| ra1 max | 2.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
FAG NU226-E-XL-M1-C4轴承后缀及相关产品推荐
| 设计 | E | 加强型设计 |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
FAG NU226-E-XL-M1-C4轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG NU226-E-XL-M1-C3轴承 | ￥1140.28元 | - | 1471 |
| FAG NU226-E-M1轴承 | ￥1296.88元 | - | 16 |
| FAG NU226-E-XL-M1轴承 | ￥1241.2元 | - | 754 |
| FAG NU226-E-M1-C3轴承 | ￥1612.4元 | - | 27 |
| FAG NU226-E-XL-M1-J20AA-C3轴承 | ￥6859.08元 | - | 10 |
