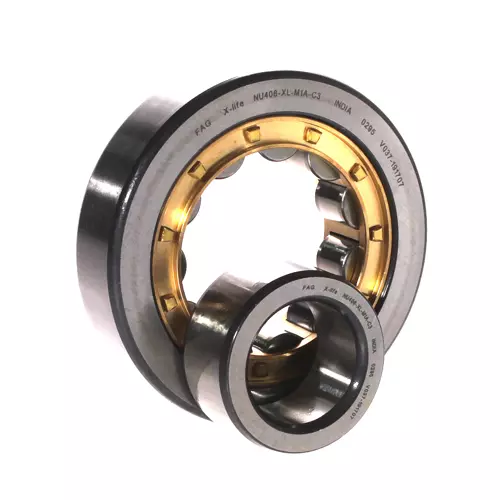

FAG NU406-XL-M1A-C3轴承代号说明
N
U
4
0
6
-
X
L
-
M
1
A
-
C
3
NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
4：直径系列：4系列
06：内径：30 mm
-XL：X-life 长寿命轴承标记
-M1A：外圈挡边引导，两件式实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
NU：
单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
4：
直径系列：4系列
06：
内径：30 mm
-XL：
X-life 长寿命轴承标记
-M1A：
外圈挡边引导，两件式实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG NU406-XL-M1A-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 90 mm | 外径 |
| B | 23 mm | 宽度 |
| Cr | 84,000 N | 径向额定动载荷 |
| C0r | 65,000 N | 径向额定静载荷 |
| Cur | 8,400 N | 径向疲劳极限载荷 |
| nG | 15,500 1/min | 极限转速 |
| nϑr | 8,100 1/min | 参考转速 |
| 0.851 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| r1 min | 1.5 mm | 最小倒角尺寸 |
| s | 2.3 mm | 轴向位移 |
| E | 73 mm | 外圈滚道直径 |
| F | 45 mm | 内圈滚道直径 |
| D1 min | 68.4 mm | 外圈最小挡边直径 |
| 安装参数 | ||
| da min | 41 mm | 轴肩最小直径 |
| da max | 44 mm | 轴肩最大直径 |
| db min | 47 mm | 最小轴肩 |
| Da max | 79 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大凹槽半径 |
| ra1 max | 1.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
FAG NU406-XL-M1A-C3轴承后缀及相关产品推荐
| 设计 | 标准 | |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
FAG NU406-XL-M1A-C3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG NU406-M1-C3轴承 | ￥410.64元 | - | 4 |
| FAG NU406-XL-M1轴承 | ￥410.64元 | - | 2 |
| FAG NU406-M1轴承 | ￥560.28元 | - | 23 |
| FAG NU406-XL-M1-C3轴承 | ￥881.6元 | - | 10 |
| FAG NU406 -M1-C4轴承 | ￥1285.28元 | - | 2 |
