FAG NUP2211-E-XL-TVP2#E>A轴承代号说明
N
U
P
2
2
1
1
-
E
-
X
L
-
T
V
P
2
#
E
>
A

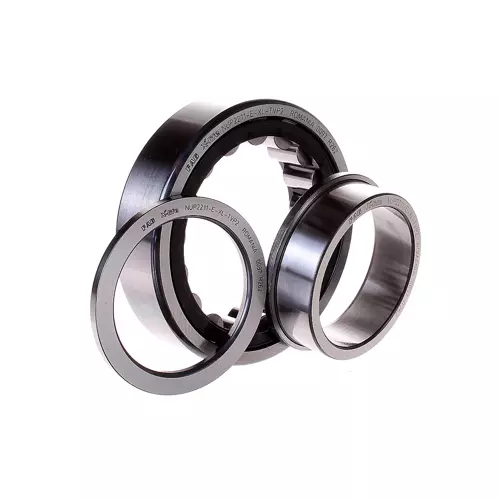

NUP：单列圆柱滚子轴承（内圈单侧挡边、单侧分离挡圈，外圈双挡边）
2：宽度系列：2系列
2：直径系列：2系列
11：内径：55 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-TVP2：玻璃纤维增强尼龙 66 材质，实体窗式保持架
#E：单个纸盒包装
>A：产地代码
NUP：
单列圆柱滚子轴承（内圈单侧挡边、单侧分离挡圈，外圈双挡边）
2：
宽度系列：2系列
2：
直径系列：2系列
11：
内径：55 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-TVP2：
玻璃纤维增强尼龙 66 材质，实体窗式保持架
#E：
单个纸盒包装
>A：
产地代码
FAG NUP2211-E-XL-TVP2#E>A轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 55 mm | 内径 |
| D | 100 mm | 外径 |
| B | 25 mm | 宽度 |
| Cr | 117,000 N | 径向额定动载荷 |
| C0r | 118,000 N | 径向额定静载荷 |
| Cur | 21,000 N | 径向疲劳极限载荷 |
| nG | 10,000 1/min | 极限转速 |
| nϑr | 4,700 1/min | 参考转速 |
| 0.82 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| E | 90 mm | 外圈滚道直径 |
| F | 66 mm | 内圈滚道直径 |
| B3 | 4 mm | 平挡圈宽度 |
| 安装参数 | ||
| d1 | 70.8 mm | 内圈最大挡边直径 |
| D1 min | 86.6 mm | 外圈最小挡边直径 |
| da min | 62 mm | 轴肩最小直径 |
| dc min | 73 mm | 最小轴肩 |
| Da max | 91 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG NUP2211-E-XL-TVP2#E>A轴承后缀及相关产品推荐
| 设计 | E | 加强型设计 |
| 保持架 | TVP2 | 尼龙 66 材质实心保持架 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
