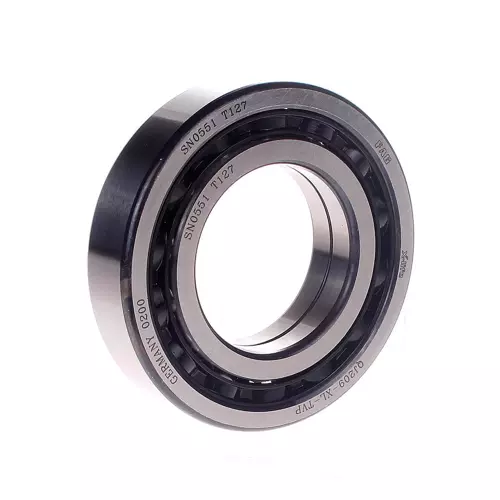

FAG QJ209-XL-TVP-C3轴承代号说明
Q
J
2
0
9
-
X
L
-
T
V
P
-
C
3
QJ：四点接触球轴承
2：直径系列：2系列
09：内径：45 mm
-XL：X-life 长寿命轴承标记
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-C3：C3 游隙（大于 CN 游隙）
QJ：
四点接触球轴承
2：
直径系列：2系列
09：
内径：45 mm
-XL：
X-life 长寿命轴承标记
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG QJ209-XL-TVP-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 85 mm | 外径 |
| B | 19 mm | 宽度 |
| Cr | 66,000 N | 径向额定动载荷 |
| C0r | 57,000 N | 径向额定静载荷 |
| Cur | 4,000 N | 径向疲劳极限载荷 |
| nG | 10,800 1/min | 极限转速 |
| nϑr | 6,900 1/min | 参考转速 |
| 443 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 72 mm | 外圈肩径 |
| d1 | 58.5 mm | 内圈肩径 |
| a | 45 mm | 压力锥顶点之间的距离 |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 52 mm | 轴肩最小直径 |
| Da max | 78 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG QJ209-XL-TVP-C3轴承后缀及相关产品推荐
| 保持架 | TVP | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 设计，轴承外圈 | S | 标准 |
| 涂层 | 不带 | |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 轴向游隙 | CN | CN 游隙 |
