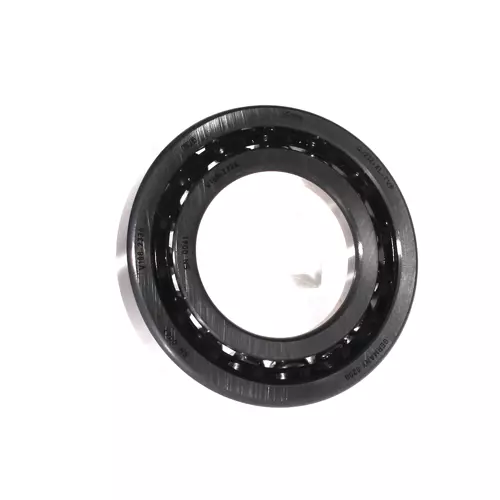

FAG QJ212-XL-TVP#E轴承代号说明
Q
J
2
1
2
-
X
L
-
T
V
P
#
E
QJ：四点接触球轴承
2：直径系列：2系列
12：内径：60 mm
-XL：X-life 长寿命轴承标记
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
#E：单个纸盒包装
QJ：
四点接触球轴承
2：
直径系列：2系列
12：
内径：60 mm
-XL：
X-life 长寿命轴承标记
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
#E：
单个纸盒包装
FAG QJ212-XL-TVP#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 60 mm | 内径 |
| D | 110 mm | 外径 |
| B | 22 mm | 宽度 |
| Cr | 98,000 N | 径向额定动载荷 |
| C0r | 93,000 N | 径向额定静载荷 |
| Cur | 6,600 N | 径向疲劳极限载荷 |
| nG | 8,200 1/min | 极限转速 |
| nϑr | 5,300 1/min | 参考转速 |
| 0.881 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 93 mm | 外圈肩径 |
| d1 | 77.1 mm | 内圈肩径 |
| a | 60 mm | 压力锥顶点之间的距离 |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 69 mm | 轴肩最小直径 |
| Da max | 101 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
