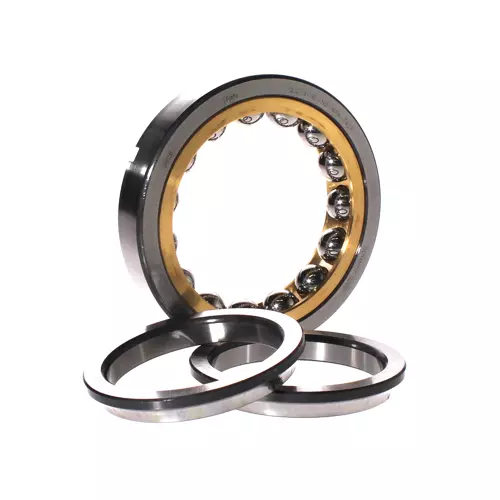

FAG QJ214-XL-N2-MPA-T42F轴承代号说明
Q
J
2
1
4
-
X
L
-
N
2
-
M
P
A
-
T
4
2
F
QJ：四点接触球轴承
2：直径系列：2系列
14：内径：70 mm
-XL：X-life 长寿命轴承标记
-N2：外圈带两个定位槽
-MPA：外圈引导，实体黄铜保持架
-T42F：具有特殊轴向游隙
QJ：
四点接触球轴承
2：
直径系列：2系列
14：
内径：70 mm
-XL：
X-life 长寿命轴承标记
-N2：
外圈带两个定位槽
-MPA：
外圈引导，实体黄铜保持架
-T42F：
具有特殊轴向游隙
FAG QJ214-XL-N2-MPA-T42F轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 125 mm | 外径 |
| B | 24 mm | 宽度 |
| Cr | 118,000 N | 径向额定动载荷 |
| C0r | 114,000 N | 径向额定静载荷 |
| Cur | 8,700 N | 径向疲劳极限载荷 |
| nG | 10,700 1/min | 极限转速 |
| nϑr | 4,700 1/min | 参考转速 |
| 1.31 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 106.3 mm | 外圈肩径 |
| d1 | 89.1 mm | 内圈肩径 |
| a | 68 mm | 压力锥顶点之间的距离 |
| an | 6.5 mm | 固定槽高度 |
| bn | 6.5 mm | 固定槽宽度 |
| rn | 0.5 mm | 固定槽半径 |
| 45 ° | 固定槽角度 | |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 79 mm | 轴肩最小直径 |
| Da max | 116 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
