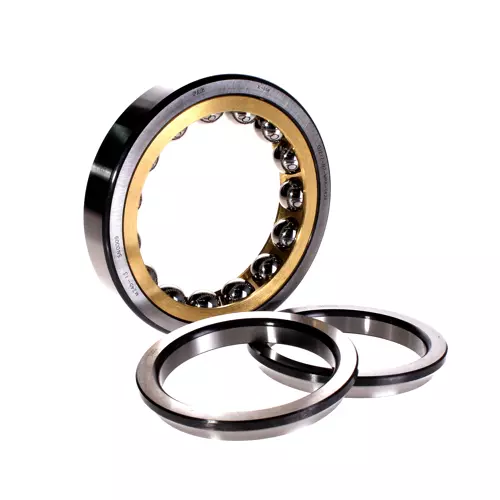

FAG QJ217-XL-N2-MPA-C4#E轴承代号说明
Q
J
2
1
7
-
X
L
-
N
2
-
M
P
A
-
C
4
#
E
QJ：四点接触球轴承
2：直径系列：2系列
17：内径：85 mm
-XL：X-life 长寿命轴承标记
-N2：外圈带两个定位槽
-MPA：外圈引导，实体黄铜保持架
-C4：C4 游隙（大于 C3 游隙）
#E：单个纸盒包装
QJ：
四点接触球轴承
2：
直径系列：2系列
17：
内径：85 mm
-XL：
X-life 长寿命轴承标记
-N2：
外圈带两个定位槽
-MPA：
外圈引导，实体黄铜保持架
-C4：
C4 游隙（大于 C3 游隙）
#E：
单个纸盒包装
FAG QJ217-XL-N2-MPA-C4#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 150 mm | 外径 |
| B | 28 mm | 宽度 |
| Cr | 158,000 N | 径向额定动载荷 |
| C0r | 160,000 N | 径向额定静载荷 |
| Cur | 11,100 N | 径向疲劳极限载荷 |
| nG | 8,800 1/min | 极限转速 |
| nϑr | 4,050 1/min | 参考转速 |
| 2.2 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 128.6 mm | 外圈肩径 |
| d1 | 107.6 mm | 内圈肩径 |
| a | 82 mm | 压力锥顶点之间的距离 |
| an | 8.1 mm | 固定槽高度 |
| bn | 6.5 mm | 固定槽宽度 |
| rn | 1 mm | 固定槽半径 |
| 45 ° | 固定槽角度 | |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 96 mm | 轴肩最小直径 |
| Da max | 139 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
FAG QJ217-XL-N2-MPA-C4#E轴承后缀及相关产品推荐
| 保持架 | MPA | 实心黄铜保持架，外圈引导 |
| 轴承外圈设计 | N2 | 外圈一侧带两个固定槽 |
| 涂层 | 不带 | |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 轴向游隙 | CN | CN 游隙 |
FAG QJ217-XL-N2-MPA-C4#E轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG QJ217-XL-N2-MPA-C3轴承 | ￥1121.72元 | - | 10 |
