FAG QJ322-N2-MPA-C3轴承代号说明
Q
J
3
2
2
-
N
2
-
M
P
A
-
C
3
QJ：四点接触球轴承
3：直径系列：3系列
22：内径：110 mm
-N2：外圈带两个定位槽
-MPA：外圈引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
QJ：
四点接触球轴承
3：
直径系列：3系列
22：
内径：110 mm
-N2：
外圈带两个定位槽
-MPA：
外圈引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）

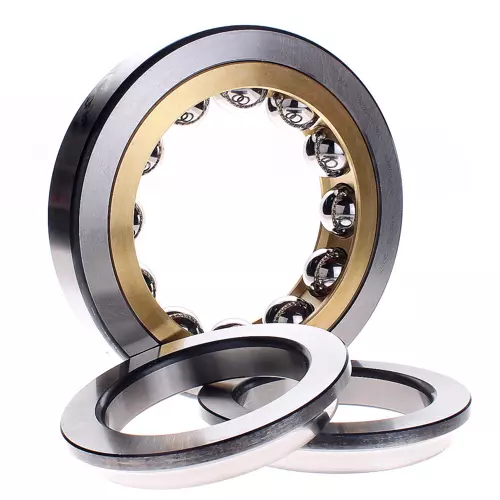

FAG QJ322-N2-MPA-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 240 mm | 外径 |
| B | 50 mm | 宽度 |
| Cr | 345,000 N | 径向额定动载荷 |
| C0r | 415,000 N | 径向额定静载荷 |
| Cur | 18,000 N | 径向疲劳极限载荷 |
| nG | 4,950 1/min | 极限转速 |
| nϑr | 2,700 1/min | 参考转速 |
| 11.79 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 195.5 mm | 外圈肩径 |
| d1 | 156.5 mm | 内圈肩径 |
| a | 123 mm | 压力锥顶点之间的距离 |
| an | 11.7 mm | 固定槽高度 |
| bn | 10.5 mm | 固定槽宽度 |
| rn | 2 mm | 固定槽半径 |
| 45 ° | 固定槽角度 | |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 124 mm | 轴肩最小直径 |
| Da max | 226 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
FAG QJ322-N2-MPA-C3轴承后缀及相关产品推荐
| 保持架 | MPA | 实心黄铜保持架，外圈引导 |
| 轴承外圈设计 | N2 | 外圈一侧带两个固定槽 |
| 涂层 | 不带 | |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 轴向游隙 | C3 | C3 游隙（大于 CN 游隙），大于CN游隙 |
