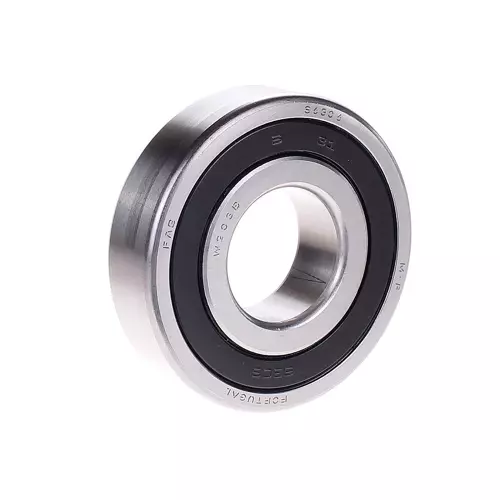

FAG S6306-2RSR-W203B轴承代号说明
S
6
3
0
6
-
2
R
S
R
-
W
2
0
3
B
S：不锈钢轴承
6：深沟球轴承
3：尺寸系列：03系列
06：内径：30 mm
-2RSR：两侧带径向接触式橡胶密封件
-W203B：不锈钢 1.3541M（X65Cr13）材质
S：
不锈钢轴承
6：
深沟球轴承
3：
尺寸系列：03系列
06：
内径：30 mm
-2RSR：
两侧带径向接触式橡胶密封件
-W203B：
不锈钢 1.3541M（X65Cr13）材质
FAG S6306-2RSR-W203B轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 72 mm | 外径 |
| B | 19 mm | 宽度 |
| Cr | 22,700 N | 径向额定动载荷 |
| C0r | 12,000 N | 径向额定静载荷 |
| Cur | 1,290 N | 径向疲劳极限载荷 |
| nG | 6,000 1/min | 极限转速 |
| 0.354 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D2 | 62.35 mm | 外圈口径 |
| d1 | 44.9 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 37 mm | 轴肩最小直径 |
| Da max | 65 mm | 壳肩最大直径 |
| ra max | 1.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 系数 | ||
| f | 10.6 | 计算系数 |
FAG S6306-2RSR-W203B轴承后缀及相关产品推荐
| 后勤代码 | HLC | - |
| 轴承材质 | S | 不锈钢 |
| 密封 | 2RSR | 轴承两侧带接触式密封件 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 润滑方式 | L138 | L138 脂润滑（特定客户专用润滑脂） |
| 填充因子 | 标准 | |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
