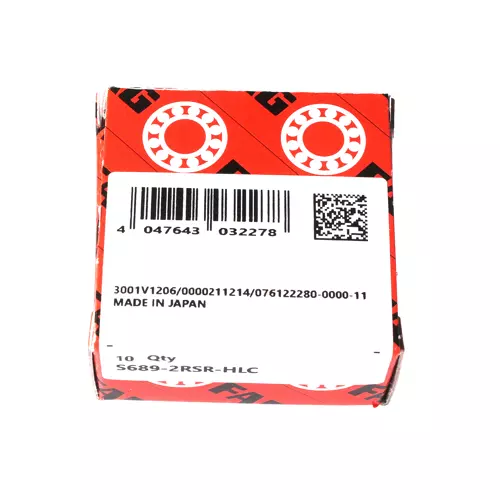

FAG S689-2RSR-HLC轴承代号说明
S
6
8
9
-
2
R
S
R
-
H
L
C
S：不锈钢轴承
6：深沟球轴承
8：尺寸系列：18系列
9：内径：9 mm
-2RSR：两侧带径向接触式橡胶密封件
-HLC：产地：日本
S：
不锈钢轴承
6：
深沟球轴承
8：
尺寸系列：18系列
9：
内径：9 mm
-2RSR：
两侧带径向接触式橡胶密封件
-HLC：
产地：日本
FAG S689-2RSR-HLC轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 9 mm | 内径 |
| D | 17 mm | 外径 |
| B | 4 mm | 宽度 |
| Cr | 1,130 N | 径向额定动载荷 |
| C0r | 531 N | 径向额定静载荷 |
| Cur | 17.6 N | 径向疲劳极限载荷 |
| nG | 60,000 1/min | 极限转速 |
| 3.41 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.2 mm | 最小倒角尺寸 |
| d2 | 10.7 mm | 内圈口径 |
| 安装参数 | ||
| da min | 10.4 mm | 轴肩最小直径 |
| Da max | 15.6 mm | 壳肩最大直径 |
| ra max | 0.2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 12.1 | 计算系数 |
