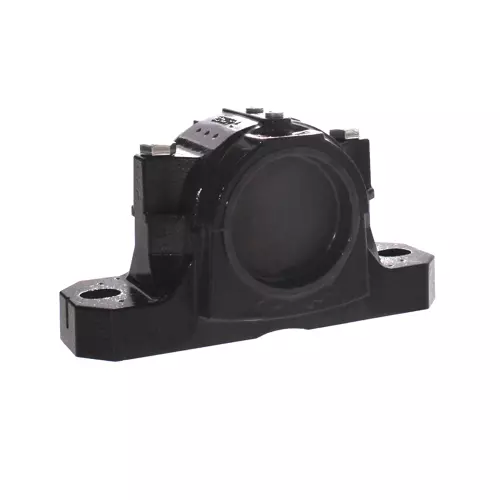

FAG SES209-L轴承代号说明
S
E
S
2
0
9
-
L
SES：新型部分式轴承座
2：直径系列：2系列
09：适配的轴承内径代号，内径：9mm
-L：轴承座材质为灰铸铁
SES：
新型部分式轴承座
2：
直径系列：2系列
09：
适配的轴承内径代号，内径：9mm
-L：
轴承座材质为灰铸铁
FAG SES209-L轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 85 mm | 轴承外径 |
| a | 205 mm | 基座长度 |
| h1 | 109 mm | 高度 |
| g | 85 mm | 壳体宽度 |
| K | 30 mm | 轴承座宽度 |
| 3.63 kg | 重量 | |
| 尺寸参数 | ||
| b | 60 mm | 基座宽度 |
| c | 25 mm | 基座高度 |
| h | 60 mm | 中心高度 |
| m | 170 mm | 固定孔距 |
| s | 0.5 | 螺钉尺寸 |
| s | M12 | 固定螺钉尺寸 |
| u | 15 mm | 槽宽 |
| v | 20 mm | 槽长 |
| D2 | 67 mm | 密封直径 |
| D3 | 75.5 mm | 密封槽直径 |
| D5 | 73.7 mm | 密封唇外径 |
| g1 | 5 mm | 密封槽宽度 |
| g2 | 67 mm | 密封距离 |
| g3 | 12 mm | 内壁厚度 |
| g4 | 30 mm | 油润滑距离 |
| m1 | 138 mm | 孔与销的间距为m1 |
| n3 | 45 mm | 润滑距离 |
| n4 | 71 mm | 润滑密封距离 |
| u1 | 4 mm | 孔径u1 |
| u2 | 11 mm | 孔径u2 |
