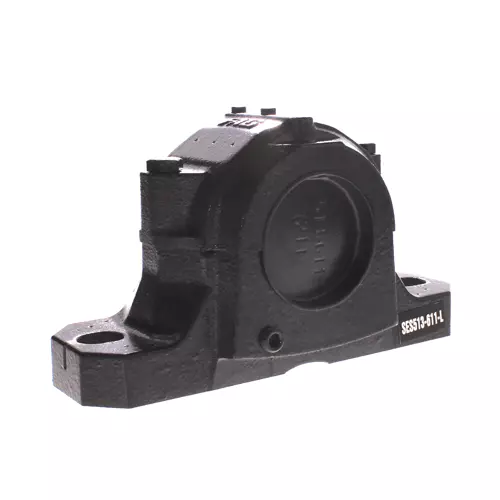

FAG SES513-611-L轴承代号说明
S
E
S
5
1
3
-
6
1
1
-
L
SES：新型部分式轴承座
5：直径系列：5系列
13：适配的轴承内径代号，内径：13mm
-：分隔符
611：用于英制轴的轴径：6+11/16 in
-L：轴承座材质为灰铸铁
SES：
新型部分式轴承座
5：
直径系列：5系列
13：
适配的轴承内径代号，内径：13mm
-：
分隔符
611：
用于英制轴的轴径：6+11/16 in
-L：
轴承座材质为灰铸铁
FAG SES513-611-L轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 120 mm | 轴承外径 |
| a | 275 mm | 基座长度 |
| h1 | 150 mm | 高度 |
| g | 110 mm | 壳体宽度 |
| K | 51 mm | 轴承座宽度 |
| 6.5 kg | 重量 | |
| 尺寸参数 | ||
| b | 80 mm | 基座宽度 |
| c | 30 mm | 基座高度 |
| h | 80 mm | 中心高度 |
| m | 230 mm | 固定孔距 |
| s | 0.625 | 螺钉尺寸 |
| s | M16 | 固定螺钉尺寸 |
| u | 18 mm | 槽宽 |
| v | 24 mm | 槽长 |
| D2 | 77 mm | 密封直径 |
| D3 | 85.5 mm | 密封槽直径 |
| D5 | 83.2 mm | 密封唇外径 |
| g1 | 5 mm | 密封槽宽度 |
| g2 | 92 mm | 密封距离 |
| g3 | 13 mm | 内壁厚度 |
| g4 | 28 mm | 油润滑距离 |
| m1 | 194 mm | 孔与销的间距为m1 |
| n3 | 67 mm | 润滑距离 |
| n4 | 96 mm | 润滑密封距离 |
| u1 | 6 mm | 孔径u1 |
| u2 | 14 mm | 孔径u2 |
