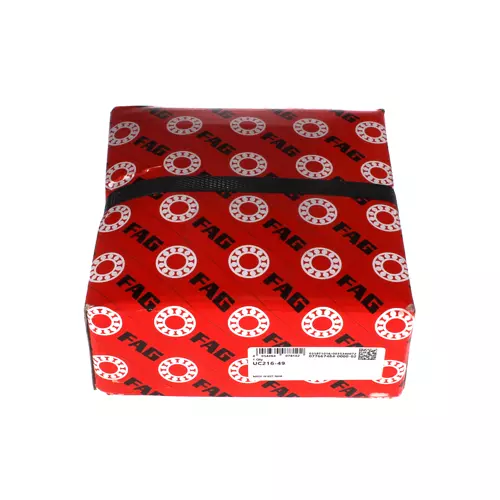

FAG UC216-49轴承代号说明
U
C
2
1
6
-
4
9
U：外球面球轴承
C：内圈内孔为圆柱孔，带止动螺钉
2：系列：轻型承重
16：内径系列：80 mm 系列
-：内径分隔符
49：内径：49/16 in
U：
外球面球轴承
C：
内圈内孔为圆柱孔，带止动螺钉
2：
系列：轻型承重
16：
内径系列：80 mm 系列
-：
内径分隔符
49：
内径：49/16 in
FAG UC216-49轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 77.788 mm | 内径 |
| d | 3.062 inch | 内径，英制 |
| DSP | 140 mm | 外径 |
| B | 82.6 mm | 宽度 |
| nG Grease | 5,600 1/min | 极限转速-脂润滑 |
| Cr | 76,000 N | 径向额定动载荷 |
| C0r | 54,000 N | 径向额定静载荷 |
| Cur | 2,190 N | 径向疲劳极限载荷 |
| 2.88 kg | 重量 | |
| 尺寸参数 | ||
| C | 33 mm | 外圈宽度 |
| C2 | 34.4 mm | 密封总宽度 |
| S | 33.3 mm | 滚道距离 |
| d1 | 97 mm | 内圈挡边直径 |
| Ca | 9.3 mm | 到润滑孔的距离 |
| A | 14 mm | 螺纹距离 |
| W | 0.25 | 平面宽度（英制） |
| 系数 | ||
| f | 14.7 | 计算系数 |
