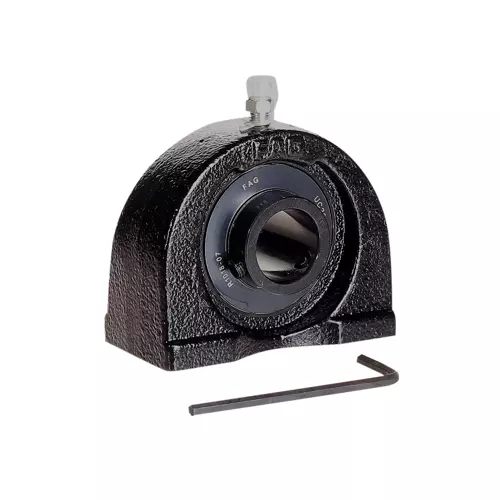

FAG UCPA204-J7轴承代号说明
U
C
P
A
2
0
4
-
J
7
UC：外球面球轴承，内圈内孔为标准圆柱形
PA：双螺栓窄幅立式轴承座
2：直径系列：2系列
04：内径代号，内径：20 mm
-J7：配合的公差域
UC：
外球面球轴承，内圈内孔为标准圆柱形
PA：
双螺栓窄幅立式轴承座
2：
直径系列：2系列
04：
内径代号，内径：20 mm
-J7：
配合的公差域
FAG UCPA204-J7轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| L | 76 mm | 总长度 |
| H2 | 62 mm | 高度 |
| 0.643 kg | 重量 | |
| 尺寸参数 | ||
| H | 30.2 mm | 轴距 |
| A | 38 mm | 宽度（基座） |
| Q | M6 | 连接螺纹润滑 |
| B | 31 mm | 内圈宽度 |
| S1 | 18.3 mm | 滚道到锁环的距离 |
| 安装参数 | ||
| J | 52 mm | 固定孔距 |
| K | M10 | 螺纹固定孔 |
| 附加附件 | ||
| PA204 | 外壳 | |
| UC204 | 轴承型号 | |
FAG UCPA204-J7轴承后缀及相关产品推荐
| 壳间间隙 | J7 | 正常旋转扭矩 |
