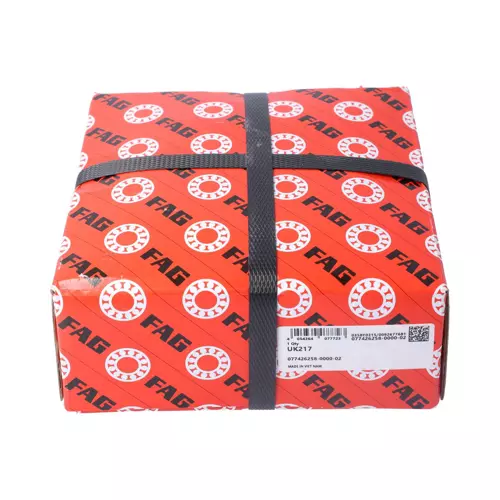

FAG UK217+H2317X轴承代号说明
U
K
2
1
7
+
H
2
3
1
7
X
U：外球面球轴承
K：内圈内孔为圆锥孔，锥度 1:12
2：系列：轻型承重
17：内径：85 mm
+：附加附件
H：紧定套
2317：紧定套型号
X：窄切口
U：
外球面球轴承
K：
内圈内孔为圆锥孔，锥度 1:12
2：
系列：轻型承重
17：
内径：85 mm
+：
附加附件
H：
紧定套
2317：
紧定套型号
X：
窄切口
FAG UK217+H2317X轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| DSP | 150 mm | 外径 |
| B | 48 mm | 宽度 |
| B1 | 82 mm | 锁环总宽度 |
| nG Grease | 5,200 1/min | 极限转速-脂润滑 |
| Cr | 88,000 N | 径向额定动载荷 |
| C0r | 64,000 N | 径向额定静载荷 |
| Cur | 3,050 N | 径向疲劳极限载荷 |
| 3.9 kg | 重量 | |
| 尺寸参数 | ||
| C | 35 mm | 外圈宽度 |
| C2 | 36.4 mm | 密封总宽度 |
| Ca | 10 mm | 到润滑孔的距离 |
| d3 | 110 mm | 外圈锁环/锁紧螺母 |
| B2 | 18 mm | 螺母和锁宽度 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 系数 | ||
| f | 14.8 | 计算系数 |
| 附加附件 | ||
| H2317X | 紧定套 | |
