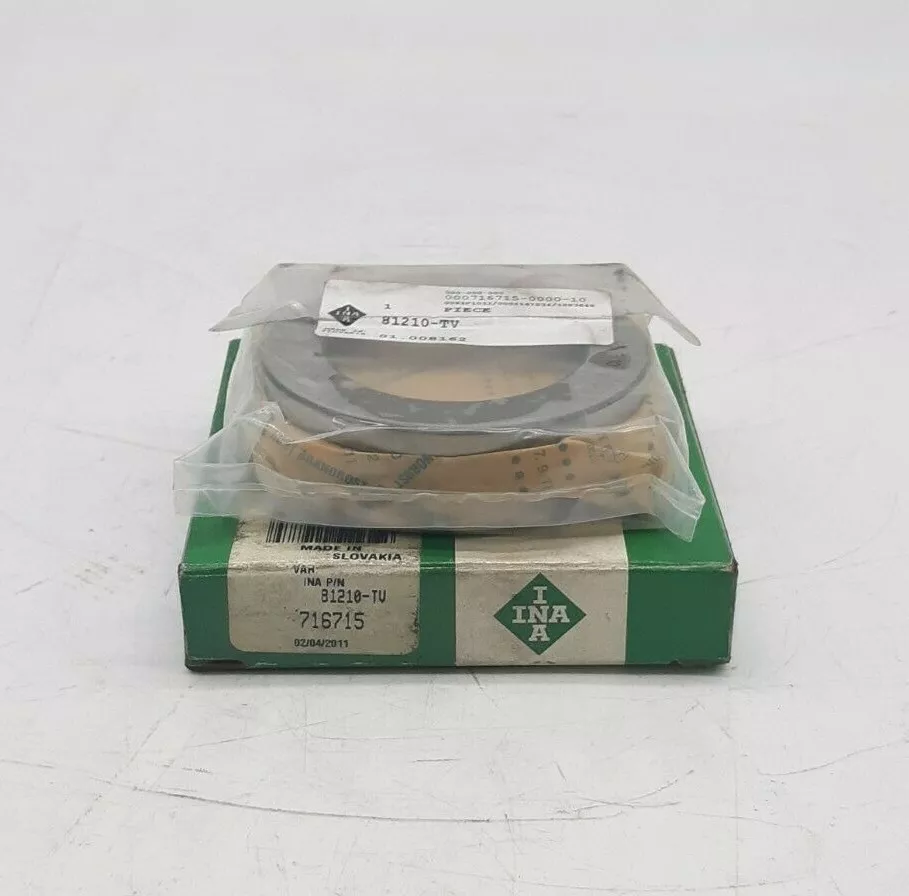

INA 81210-TV/D-4轴承代号说明
8
1
2
1
0
-
T
V
/
D
-
4
8：推力圆柱滚子轴承
1：高度系列：1系列
2：直径系列：2系列
10：内径：50 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
/D-4：四类滚针
8：
推力圆柱滚子轴承
1：
高度系列：1系列
2：
直径系列：2系列
10：
内径：50 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
/D-4：
四类滚针
INA 81210-TV/D-4轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| D | 78 mm | 外径 |
| T | 22 mm | 高度 |
| Ca | 118,000 N | 基本额定动载荷，轴向 |
| C0a | 315,000 N | 基本额定静载荷，轴向 |
| Cua | 28,000 N | 极限疲劳载荷，轴向 |
| nG | 4,500 1/min | 极限转速 |
| nϑr | 1,550 1/min | 参考转速 |
| 361.5 g | 重量 | |
| 尺寸参数 | ||
| D1 | 52 mm | 外壳垫圈内径 |
| d1 | 78 mm | 轴垫圈撕裂直径 |
| rmin | 1 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da min | 75 mm | 轴肩最小直径 |
| Da max | 53 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| K81210-TV | 轴向滚子和保持架组件 | |
| GS81210 | 外壳垫圈 | |
| WS81210 | 轴垫圈 | |
| LS7095 | 履带垫圈 | |
INA 81210-TV/D-4轴承后缀
| 保持架 | TV | PA66制成的塑料保持架 |
