INA AY30-XL-NPP-B轴承代号说明
A
Y
3
0
-
X
L
-
N
P
P
-
B
AY：通过两个平头螺钉固定内圈（顶丝固定），内圈在一侧加宽
30：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-NPP：两侧有唇密封（P 型密封）
-B：球面外圈
AY：
通过两个平头螺钉固定内圈（顶丝固定），内圈在一侧加宽
30：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-NPP：
两侧有唇密封（P 型密封）
-B：
球面外圈

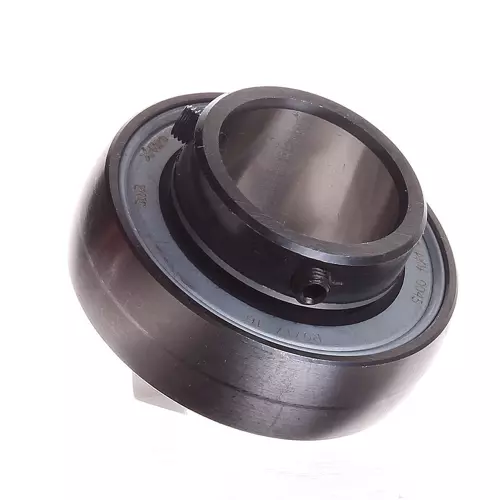

INA AY30-XL-NPP-B轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| DSP | 62 mm | 外径 |
| B | 30 mm | 宽度 |
| nG Grease | 13,800 1/min | 极限转速-脂润滑 |
| Cr | 19,500 N | 径向额定动载荷 |
| C0r | 11,300 N | 径向额定静载荷 |
| Cur | 480 N | 径向极限疲劳载荷 |
| 0.25 kg | 重量 | |
| 尺寸参数 | ||
| C | 18 mm | 外圈宽度 |
| S | 9 mm | 滚道距离 |
| d1 | 39.4 mm | 内圈挡边直径 |
| d2 | 37.3 mm | 内圈挡边密封直径 |
| A | 5.8 mm | 螺纹距离 |
| W | 3 | 单元宽度 |
| 计算因素 | ||
| f | 13.8 | 计算因子 |
INA AY30-XL-NPP-B轴承后缀
