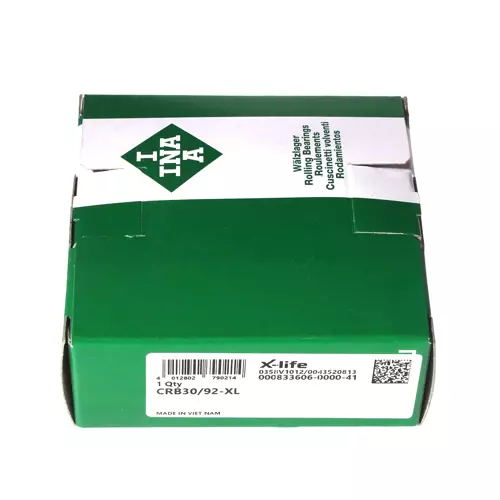

INA CRB30/92-XL轴承代号说明
C
R
B
3
0
/
9
2
-
X
L
CR：橡胶内衬的一侧带有凸缘
B：外球面球轴承 RAE..-NPP
30/92：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
CR：
橡胶内衬的一侧带有凸缘
B：
外球面球轴承 RAE..-NPP
30/92：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
INA CRB30/92-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 93 mm | 外径 |
| C | 28 mm | 外圈宽度 |
| B2 | 40.7 mm | 总宽度 |
| B1 | 35.8 mm | 锁环总宽度 |
| Cr | 20,700 N | 径向额定动载荷 |
| C0r | 11,300 N | 径向额定静载荷 |
| Cur | 480 N | 径向极限疲劳载荷 |
| 1,400 | 承载能力（橡胶衬里） | |
| 0.47 kg | 重量 | |
| 尺寸参数 | ||
| D1 | 98 mm | 法兰直径 |
| C1 | 5 mm | 法兰厚度 |
| D2 | 56 mm | 橡胶衬里法兰直径 |
| d3 | 44 mm | 外圈锁环/锁紧螺母 |
| S2 | 14 mm | 滚道至法兰橡胶衬里距离 |
| n.r. | ||
| 支撑 A | 80 ° | 硬质橡胶衬里 |
| 计算因素 | ||
| f | 13.8 | 计算因子 |
| 附加附件 | ||
| RAE30-XL-NPP | 轴承型号 | |
