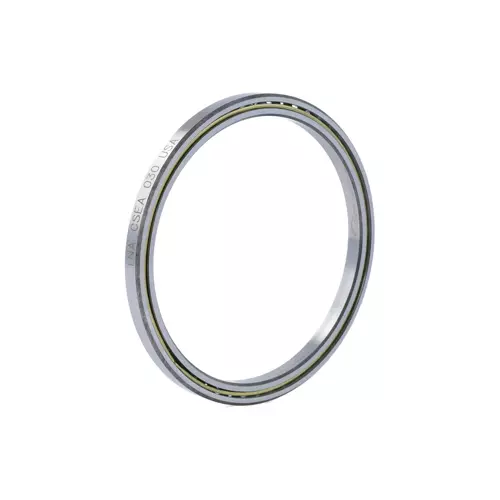

INA CSEA030-HLE轴承代号说明
C
S
E
A
0
3
0
-
H
L
E
CS：薄壁系列轴承
E：角接触球型
A：横截面高度 1/4＂
030：标称轴直径：3 in
-HLE：产地：美国
CS：
薄壁系列轴承
E：
角接触球型
A：
横截面高度 1/4＂
030：
标称轴直径：3 in
-HLE：
产地：美国
INA CSEA030-HLE轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 76.2 mm | 内径 |
| d | 3 inch | 内径（英制） |
| D | 88.9 mm | 外径 |
| B | 6.35 mm | 宽度 |
| Cr | 3,750 N | 径向额定动载荷 |
| C0r | 4,550 N | 径向额定静载荷 |
| nG | 7,200 1/min | 极限转速-油润滑 |
| 70 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| d1 | 80.9 mm | 内圈肩径 |
| D1 | 84.2 mm | 外圈宽侧面的肩部直径 |
| D2 | 85.5 mm | 外圈小侧面的肩部直径 |
| α | 30 ° | 接触角 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA CSEA030-HLE轴承后缀
| 后勤代码 | HLE | - |
| 密封 | 不带 | 无密封 |
| 公差等级 | PL1 | PL1级，普通级 |
| 保持架 | YP | 黄铜金属板 |
